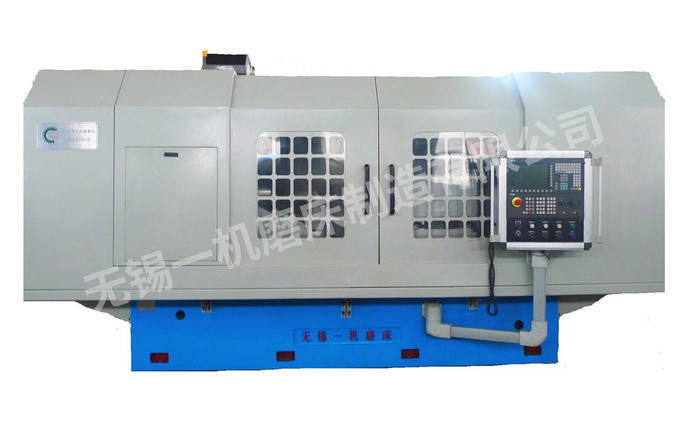

数控内圆磨床MGK250-S
分享到:
数控内圆磨床MGK250-S
产品品牌: 无锡一机
产品型号: MGK250-S
机床重量: 8500 Kg
机床尺寸: 4800X2400X2000mm
磨削孔径: ¢150-500mm
磨削深度: 700mm
联系方式: 0510-83803333 83802222
产品详情


一.机床主要用途及适用范围

1.1主要用于磨削内孔、内端面、外端面、外圆阶、锥面等,是一种多用途生产型机床。机床整个磨削循环均自动完成,包括自动进给、自动修整砂轮、自动补偿,操作者仅需装拆工件。该机床既适合于单件小批生产,也能用于大批量生产用。

机床主要结构和特点:

2.1总体结构卧式磨削

2.1.1机床床身采用耐磨铸铁整体铸造成形,稳定性高。加长床身长度以适用于较深内孔的磨削。

2.1.2采用床头箱固定(并可按需要作手动纵向调整250mm),工作台往复,砂轮架作进给运动的布局。

2.1.3床头箱内采用高精度套筒主轴,主轴轴承前后均采用高精度轴承,保证主轴有较高的承重及精度。

2.1.4工作主轴电机采用交流变频电机,工件旋转由变频器驱动无级调速。

2.1.5机床的工作台采用贴塑导轨,可提高机床导轨的耐磨度,增加机床的试用寿命。运动行程靠滚珠丝杆伺服传动,丝杆增加长度为1000mm行程,床身采用结构,工作台采用整体耐磨铸件。

2.1.6砂轮进给伺服电机驱动,进给行程300mm

2.1.7工作装夹方式:采用直径380三爪卡盘

2.1.8机床共配套机械砂轮轴,砂轮磨具尺寸按客户工件尺寸定做。

2.1.9机床配备独立冷却水箱,可内外冷却方式。充分冷却工件,防止烧伤工件表面

2.1.10冷却液过滤采用磁性加钢丝滤网的精密过滤装置,滤网精密0.02mm。

2.1.11本机床采用四周全封闭 上面漏空 操作空间大便于操作人员装卸工件。

2.1.12电箱和机床为整体式结构用户无需进行机床与电箱的连线,占地面积小。

2.1.13 Z,X位置精度(GB174221-2000标准)

       机床定位精度:Z轴<0.003mm   x轴〈0.003mm

       机床重复定位精度:Z轴<0.003mm   x轴〈0.003mm

三、机床主要技术参数

3.1磨削孔径-------------------------------------------150-500mm

3.2磨削深度-------------------------------------------700mm

3.3工作最大承重---------------------------------------≤500kg

3.4床头主轴中心至床身底面距离-------------------------1300mm

3.5工作最大回转直径-----------------------------------700mm

3.6主轴最大回转角度-----------------------------------10°

3.7工件转速-------------------------------------------50-320r/min(无级调速

3.8砂轮转速--------------------------------------------5000-12000r/min(无极调速

3.9工作台(Z轴)最大行程-------------------------------1000mm

3.10工作台(x轴)最大行程--------------------------------- 300mm

3.11 工作台(Z轴最高速度-------------------------------- 8m/min

3.12 工作台(X轴最高速度-------------------------------- 5m/min

3.13工作台(Z轴)分辨率----------------------------------- 0.002 mm

3.14工作台(X轴)分辨率----------------------------------- 0.001 mm

3.15砂轮电机功率------------------------------------------ 4 kw

3.16工作电机功率------------------------------------------- 3 kw

3.17水泵电机功率--------------------------------------------0.25 kw

3.18液压电机功率-------------------------------------------- 1.5 kw

3.19 Z轴伺服电机功率---------------------------------------- 3 kw

3.20 X伺服电机功率---------------------------------------- 2.2 kw

3.21机床总功率---------------------------------------------- 18 kw

3.22机床总重量约-------------------------------------------- 8500 Kg

3.23 机床外形尺寸约长4800X宽2400X高2000
