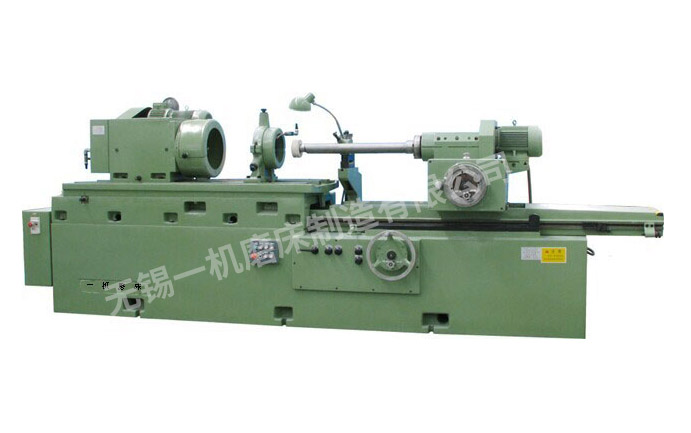

一、 设备技术参数:
磨削孔径 ---------------------------- φ45~φ160mm
最大磨削深度---------------------------- 750mm
最大安装工件长度---------------------------- 1100mm
中心架定位直径调整范围---------------------------- φ40~φ200mm
工作台最大行程---------------------------- 1040mm
床头主轴中心至回转板上平面距离 ---------------------------- 235mm
床头主轴中心至床身底面距离---------------------------- 1220mm
床头箱滑板回转角度---------------------------- 4°
液动时磨架快速横向移动量---------------------------- 105mm
丝杠传动时磨架横向移动量
退刀方向---------------------------- 20mm
进刀方向---------------------------- 40mm
工作台运动速度
磨削---------------------------- 1.5~3.5m/min
修整---------------------------- 0.2~1m/min
工件转速
低速---------------------------- 40~270 r/min
高速---------------------------- 80~600 r/min
磨具转速---------------------------- 18000,12000,9000,5500r/min
砂轮横向进给量
机动进给每次---------------------------- 0.002~0.01 mm
手动进给每次---------------------------- 0.002mm
接上行星轮 每格---------------------------- 0.002mm
每转---------0.4mm
断开行星轮 每格---------0.03mm
每转--------- 6mm
液压系统压力(润滑系统0.15MPa)---------------------------1.0~1.3 MPa
液压泵流量---------------------------25L/min
冷却泵流量---------------------------25L/min
工件电动机---------------------------2.2kW
砂轮电动机---------------------------Y112M-2,4kW
液压电动机---------------------------Y90S-4,1.1kW
冷却泵电动机---------------------------AB-25,0.09Kw,25L/min
机床重量---------------------------6000 kg
5.2加工精度:(标准试件φ120xφ80x580)
内孔圆度---------------------------≤0.012mm
内孔圆柱度---------------------------≤0.018mm(测量长度200mm)
内孔粗糙度---------------------------≤Ra 0.8μm
