内磨圆床MW250-S
分享到:

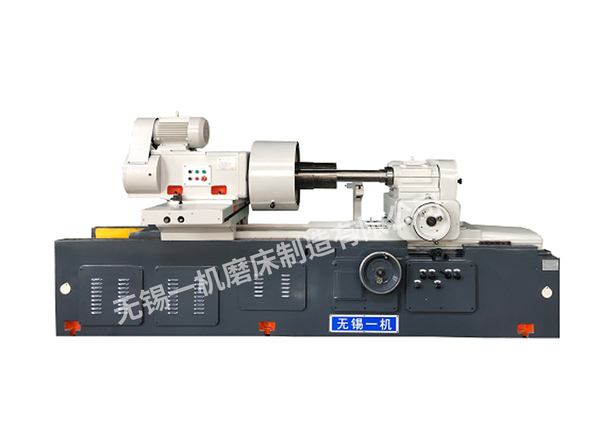

内磨圆床MW250-S
产品品牌: 无锡一机
机床重量: 6500kg
机床尺寸: 4260*1600*1850
磨削孔径: ¢150-500mm
磨削深度: 725mm
联系方式: 0510-83803333 83802222
产品详情


一、机床用途

1.1本机床主要用于磨削缸体、轴承套等零件内孔。机床可适用于较深孔的磨削。

二、机床主要结构特点

2.1总体结构

2.1.1机床床身采用耐磨铸铁整体铸造成形,稳定性高。加长床身长度以适用于较深内孔的磨削。

2.1.2采用床头箱固定(并可按需要作手动纵向调整250mm),工作台往复,砂轮架作进给运动的布局。

2.1.3床头箱内采用高精度套筒主轴,主轴轴承前后均采用高精度轴承,回转精度高,保证主轴有较高的承重及精度。

2.1.4工作主轴电机采用变频电机,实现无极调速。工件转28320转/分,无极变速电机功率3kw。

2.1.5机床的工作台采用平-V导轨,运动行程增加到725mm,床身采用分体,油缸整体725MM,工作台采用整体耐磨铸件。

2.1.6 本机床进给机构采用砂轮进给布局,进给行程100mm。(配备:数显光学尺)

2.1.7工作装夹方式:采用三爪卡盘夹持一端;长工件可另配中心架(注:甲方自配中心架和卡盘)。

2.1.8机床专配套机械式砂轮轴二套105*450和150*450个一根)当特殊订货其它不同磨具后,可满足其它尺寸磨削最长可以磨削725MM深。

2.1.9机床配备独立冷却水箱,可内、外冷却方式。充分冷却工件,防止烧伤。

三、机床主要技术参数

1、磨削孔径----------------------------------------------------150-500mm

2、最大磨削深度-----------------------------------------------------725mm

3工件罩内旋径-----------------------------------------------------510mm

4工件旋径-----------------------------------------------------725mm

5床头最大回转角度-----------------------------------------------------3°

6床头主轴中心至床身地面距离----------------------------------------500mm

7床头箱最大移动量---------------------------------------------------250mm

8工件转速----------------------------------------------------28~320r/min

9工作台运动速度-----------------------------------------------0.24m/min

10工作台最大行程---------------------------------------------------1450mm

11砂轮转速------------------------------------------------------4200r/min

12砂轮最大横向移动量------------------------------------------------100mm

13砂轮手给量(每转)------------------------------------------------0.4mm

14砂轮进给刻度盘刻度值(每格)------------------------------------0.002mm

15电机功率--------------------------------------------------------3kw

16砂轮电机功率------------------------------------------------------5.5kw

17水泵电机功率-----------------------------------------------------0.18kw

18液压电机功率-----------------------------------------------------0.75kw

19机床总功率--------------------------------------------------------9.5kw

20机床使用电源------------------------------------------------3N-50HZ380V

21机床适合环境温度----------------------------------------------5℃~45℃

22机床适合环境湿度-----------------------------------------------30%~90%

23机床外形尺寸---------------------------------------------4260*1600*1850

24机床重量---------------------------------------------------------6500KG

26机床磨削内孔圆度------------------------------------------------0.008mm

27机床磨削内孔圆柱度----------------------------------------------0.015mm

28机床磨削内孔表面粗糙度-------------------------------------------Ra0.63
