主要用途和适用范围：
机床主要适合用于φ2-50MM长度120毫米以内的阶梯轴及光轴的外圆磨加工， 也可以通过半自动的方式处理各种带台阶的工件和锥形工件床身采用V型导轨组合平导轨，提高了进给直线度及使用寿命，本机床结构特别适用于横进给磨削法。
功能简介机床主要特征：
1. 砂轮采用悬臂式结构，主轴采用高精度动静压主轴。
2. 导轮采用双支撑结构，主轴采用轴承式结构。
3. 主轴润滑采用独立油箱
4. 导轮导轨采用静压油膜导轨，导轨面贴塑处理。导轮进给采用伺服电机驱动滚珠丝杆，品牌选用台湾台达；最小进给量0.001mm。
5. 导轮采用交流变频器实现无级调速。
6. 砂轮修整器的进给以及往复调整均由伺服电机驱动滚珠丝杆实现，品牌选用台湾台达。
7. 导轮修整采用滚珠丝杆驱动，配合交流变频器以及行星齿轮减速电机实现无级调速。
8. 冷却系统可选磁性分离器以及纸带过滤机。
9. 机床配备半封闭防护挡板。

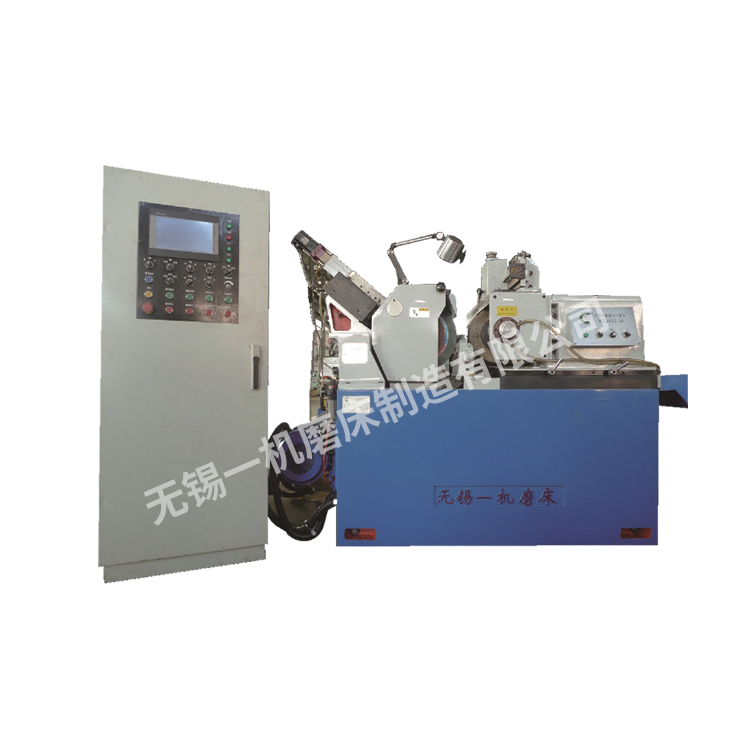

高精度数控无心磨床 | MK1050-1A | MK1050-3A | MK1050-5A |
通磨直径 | Φ2-50mm | Φ2-50mm | Φ2-50mm |
通磨长度 | 120mm | 120mm | 120mm |
切磨直径 | Φ7-50mm | Φ7-50mm | Φ7-50mm |
切磨长度 | 120mm | 120mm | 120mm |
砂轮规格 | P400*150*203mm | P400*150*203mm | P400*150*203mm |
导轮规格 | P300*150*127mm | P300*150*127mm | P300*150*127mm |
砂轮转速 | 1668r/min | 1668r/min | 1668r/min |
砂轮修整(Y轴)最大行程 |
| 150mm | 150mm |
砂轮修整(Z轴)最大行程 |
| 60mm |
|
砂轮修整(Y、Z轴)最高速度 |
| 0.01-2m/min | 0.01-2m/min |
砂轮修整(Y、Z轴)分辨率 |
| 0.001mm | 0.001mm |
砂轮修整(Y、Z轴)定位精度 |
| 0.01mm | 0.01mm |
砂轮修整(Y、Z轴)重复定位精度 |
| ±0.0025mm | ±0.0025mm |
导轮速度 | 20-200r/min | 20-200r/min | 20-200r/min |
修整刻度盘每格进给量 | 0.01mm | 0.01mm | 导轮修整为A.B轴参数对照Y.Z轴 |
修整工作速度 | 0.1-2m/min | 0.1-2m/min |
导轮回转角度(垂直面内) | -2°～+5° | -2°～+5° | -2°～+5° |
导轮回转角度(水平面内) | -1°～ +3° | -1°～ +3° | -1°～ +3° |
进给(X轴)最大行程 | 100mm | 100mm | 100mm |
进给(X轴)最高速度 | 0.01-5m/min | 0.01-5m/min | 0.01-5m/min |
进给(X轴)分辨率 | 0.001mm | 0.001mm | 0.001mm |
进给(X轴)定位精度 | 0.01mm | 0.01mm | 0.01mm |
砂轮(X轴)重复定位精度 | ±0.0025mm | ±0.0025mm | ±0.0025mm |
砂轮电机功率 | 11.5kw | 11.5kw | 11.5kw |
导轮电机功率 | 1.5kw | 1.5kw | 1.5kw |
液压电机功率 | 0.75kw | 0.75kw | 0.75kw |
润滑电机功率 | 0.09kg | 0.09kg | 0.09kg |
冷却电机功率 | 0.12kw | 0.12kw | 0.12kw |
进给(X轴)伺服电机功率 | 1.5kw | 1.5kw | 1.5kw |
砂轮(Y轴)伺服电机功率 |
| 0.3kw | 0.3kw |
砂轮(Z轴)伺服电机功率 |
| 0.2kw | 0.2kw |
机床外型尺寸(长*宽*高) | 1950*1750*1650 | 1950*1750*1650 | 1950*1750*1650 |
机床重量 | 3500kg | 3500kg | 3500kg |
