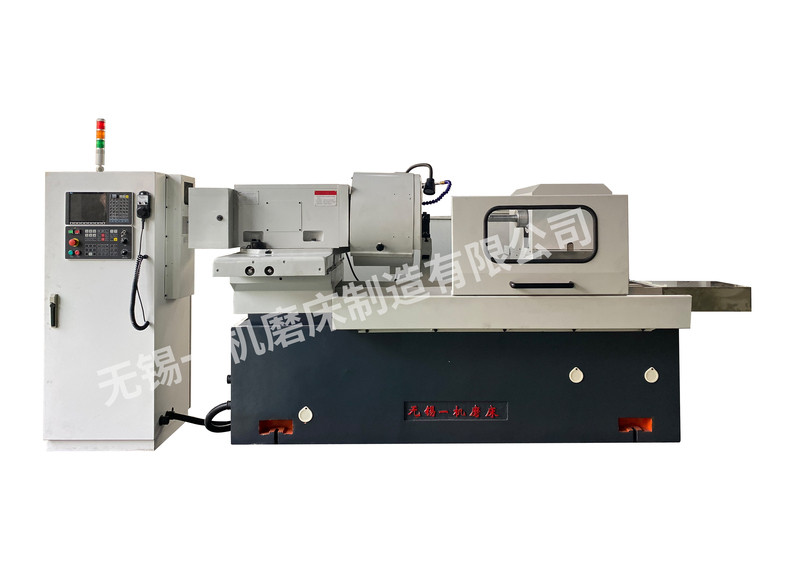

机床主要用途及适用范围
主要用于磨削内孔、内凹端面、外端面、多阶内孔、多阶端面,是一种多用途生产型机床。机床整个磨削循环均自动完成,包括自动进给、自动修整砂轮、自动补偿,操作者仅需装拆工件。该机床既适合于单件小批生产,也能用于大批量生产用。
1、机床床身采用耐磨铸铁整体铸造成形,稳定性高。加长床身长度以适用于较深内孔的磨削。
2、采用床头箱固定(并可按需要作手动纵向调整250mm),工作台往复,砂轮架作进给运动的布局。
3、床头箱内采用高精度套筒主轴,主轴轴承前后均采用高精度轴承,回转精度高,保证主轴有较高的承重及精度。
4、工作主轴电机采用交流变频电机,工件旋转由变频器驱动无级调速。
5、(Z轴)的工作台采用平-V导轨,运动行程靠滚珠丝杆伺服传动,丝杆增加长度为1000mm,床身采用结构,工作台采用整体耐磨铸件。
6、(X轴)砂轮进给伺服,进给行程300mm。
7、工作装夹方式:采用直径380三爪卡盘。
8、机床共配三套机械砂轮轴,一套后磨具1. BSJ25-01A、(前磨具两套、一套磨具为、外径46长度400用于磨削418长锥孔模套特供,二磨具为、外径80长度400用于磨削413模体所用),可使互换便捷使用方便所用)。当特殊订货其它不同磨具后,可满足其它尺寸磨削。
9、机床配备独立冷却水箱,可内、外冷却方式。充分冷却工件,防止烧伤。
10、本机床采用四周全封闭 上面漏空 便于装卸工件
11、电箱和机床为整体式结构,用户无需进行机床与电箱的连线,占地面积小。
技术与参数
机床型号 | 数控内圆磨床MK250Q |
磨削直径 | Φ150-500mm |
最大磨削深度 | 450mm |
工作最大承重 | 500KG |
床头主轴中心至床身底面距离 | 1300mm |
工作最大回转直径(车头罩壳内) | Φ450mm |
工作最大回转直径(车头罩壳外) | Φ725mm |
主轴最大回转角度 | 10° |
工件转速 | 28-320r/min(无极) |
砂轮主轴转速 | 2450、4200r/min |
Z轴最高速度 | 0.01-50mm/min |
Z轴最大行程 | 1000mm |
X轴最大行程 | 300mm |
X轴最高速度 | 0.01-24mm/min |
X Z轴分辨率 | 0.001mm |
X Z轴定位精度 | 0.0025mm |
X Z轴重复定位精度 | 0.0025mm |
工作电机功率 | 3kw |
砂轮电机功率 | 4kw |
水泵电机功率 | 250kw |
液压电机功率 | 1.5kw |
Z轴伺服电机功率 | 3kw |
X轴伺服电机功率 | 2.2kw |
机床总功率 | 18kw |
机床外形尺寸(长*宽*高) | 4500*2000*2000 |
机床重量 | 7500kg |
