内圆磨床MWD280A
分享到:

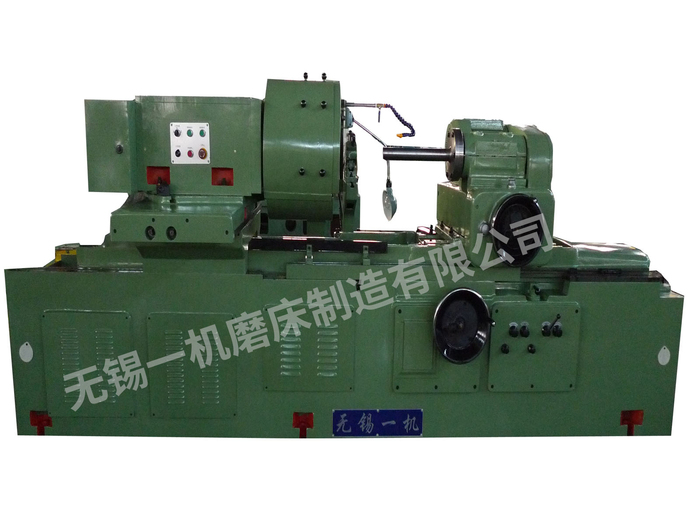

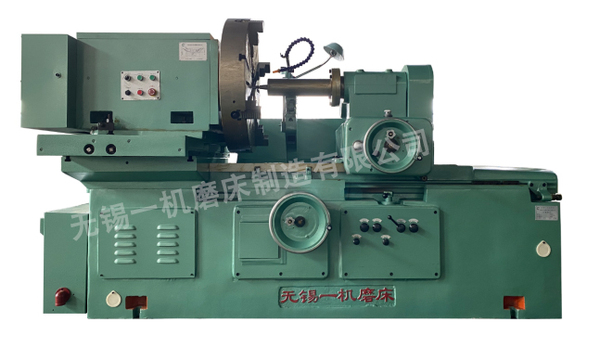

内圆磨床MWD280A
产品品牌: 无锡一机
产品型号: MWD280A
机床重量: 14000kg
机床尺寸: 4360*1650*1850
磨削孔径: ¢150-800mm
磨削深度: ≤450mm
联系方式: 0510-83803333 83802222
产品详情


一、机床用途

1.1本机床主要用于磨削甲方缸体、轴承套等零件内孔。机床可适用于较深孔的磨削。

二、机床主要结构特点

2.1总体结构

2.1.1机床床身采用耐磨铸铁整体铸造成形,稳定性高。加长床身长度以适用于较深内孔的磨削。

2.1.2采用床头箱固定(并可按需要作手动纵向调整420mm),工作台往复,砂轮架作进给运动的布局。

2.1.3床头箱内采用高精度套筒主轴,主轴轴承前后均采用高精度轴承,回转精度高,保证主轴有较高的承重及精度。

2.1.4工作主轴电机采用变频电机,实现无极调速。工件转28100转/分,无极变速。电机功率3.7kw减速电机主轴160采用段打件才用重型轴承,最大承重1200KG

2.1.5机床的工作台采用平-V导轨,床身采用分体,工作台采用整体耐磨铸件。

2.1.6 本机床进给机构采用砂轮进给布局,进给行程100mm。

2.1.7工作装夹方式:采用三或(四)爪卡盘夹持一端;长工件可另配中心架(注:甲方自配中心架和卡盘)。

2.1.8机床专配套机械式砂轮轴1磨具,按客户磨头主轴170磨具当特殊订货其它不同磨具后,可满足其它尺寸磨削。

2.1.9机床配备独立冷却水箱,可内、外冷却方式。充分冷却工件,防止烧伤。

三、机床主要技术参数

1、磨削孔径------------------------------------------------150-800mm

2、最大磨削深度------------------------------------------------450mm

3、工件罩内旋径------------------------------------------------810mm

4、工件旋径-----------------------------------------------1200MM

5、床头最大回转角度----------------------------------------------20°

6、床头主轴中心至床身地面距离-----------------------------------1400mm

7、床头箱最大移动量---------------------------------------------250mm

8、工件转速-----------------------------------------------28~100r/min

9、工作台运动速度------------------------------------------0.24m/min

10、工作台最大行程----------------------------------------------1050mm

11、砂轮转速--------------------------------------------2450.4200r/min

12、砂轮最大横向移动量------------------------------------------100mm

13、砂轮手给量(每转)-------------------------------------------0.4mm

14、砂轮进给刻度盘刻度值(每格)--------------------------------0.002mm

15、电机功率------------------------------------------------3.7kw

16、砂轮电机功率-------------------------------------------------7.5kw

17、水泵电机功率------------------------------------------------0.18kw

18、液压电机功率------------------------------------------------1.25kw

19、端面磨头最大行程-------------------------------------------450MM

20、端面进给手轮每转进给量-------------------------------------0.5MM

21、端面磨头砂轮主轴转数------------------------------------4650r/min

22、端面磨头电机功率----------------------------------------1.1KW

23、机床总功率-------------------------------------------------13.73kw

24、机床使用电源-------------------------------------------3N-50HZ380V

25、机床适合环境温度-----------------------------------------5℃~45℃

26、机床适合环境湿度-----------------------------------------30%~90%

27、机床外形尺寸----------------------------------------4360*1650*1850

28、机床重量--------------------------------------------------14000KG
