设备概述

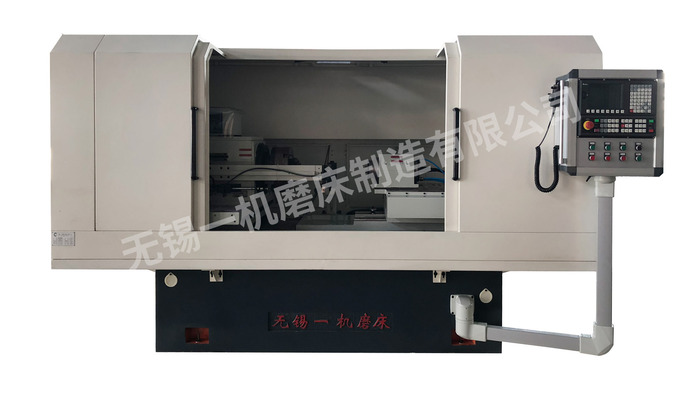

1.1该机床是带全封闭罩壳的数控内圆磨床。
1.2机床采用二轴数控机型。
1.3机床的电气配置采用华中系统控制。
1.4机床床身采用浇铸件，刚性好、变形小。
1.5Z轴导轨机床采用V型油膜贴塑导轨，刚性强，滑动性能好。

1.6X轴采用直线交导轨。
1.6.1机床进给丝杆采用高精度滚珠丝杆。
1.7机床床头箱工件主轴采用交流变频调速，实现无级调速。

1.8机床装有店主轴可以同时完成大小不同的孔径锥度等功效
1.9机床磨头主轴采用高刚性高精度的电动砂轮轴，通过中频变频器，实现无级调速。

2.0机床夹具有多种形式，一般齿轮类零件推荐使用三抓卡盘。

设备技术参数

1.磨削孔径-------------------------------------------------------------￠50-200mm

2.磨削深度--------------------------------------------------------------200mm

3.工件旋径----------------------------------------------------------------￠550mm

4.床头最大回转角度--------------------------------------------------------30°

5.床头箱主轴中心至床身底面距离--------------------------------------------1200mm

6.床头箱最大横向移动量-----------------------------------------------------250mm

7.工件转速--------------------------------------------------------100-500r/min(无级)

8.电主轴砂轮转速---------------------------------------------------------24000r/min

9.工作台（Z轴）轴最大行程--------------------------------------------------650mm

10.工作台（Z轴）最高速度--------------------------------------------------10m/min

11.工作台（Z轴）分辨率----------------------------------------------------0.001mm

12.工作台（Z轴）定位精度--------------------------------------------------0.005mm

13.工作台（X轴）轴最大行程--------------------------------------------------80mm

14.工作台（X轴）最高速度---------------------------------------------------5m/min

15.工作台（X轴）分辨率----------------------------------------------------0.001mm

16.工作台（X轴）定位精度--------------------------------------------------0.0025mm

17.（ Z轴）工作台伺服电机功率-------------------------------------------------3kw

18.（ X轴）工作台伺服电机功率------------------------------------------------1.5kw

19.导轨润滑-----------------------------------------------------------------0.1mpa

20.工作系统---------------------------------------------------------------0.8-1mpa

21.冷却泵流量---------------------------------------------------------------40L/min

22.工件电机功率------------------------------------------------Y90L-2(左出线) 2.2kw

23.砂轮电动机-------------------------------------------------------Y112M-2 B3 4kw

24.冷却电动机-----------------------------------------------------------------AB-25

25.机床外形尺寸------------------------------------------------------3200*1450*1650

26.机床重量------------------------------------------------------------------4800kg

27.机床使用电源-------------------------------------------------------3N-50HZ 380V
