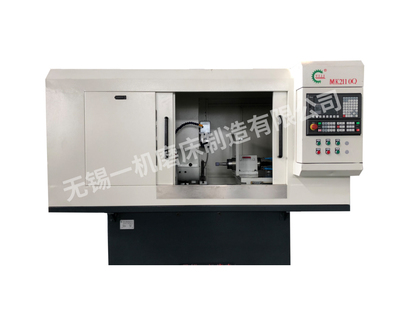

数控内圆磨床MK2110Q
分享到:
数控内圆磨床MK2110Q
产品品牌: 无锡一机
产品型号: MK2110Q
砂轮速度: 约7kw
磨削孔径: ¢13-100mm
联系方式: 0510-83803333 83802222
产品详情


机床用途

本机床主要用于磨削甲方齿轮 缸体、轴承套等零件内孔及端面,机床可适用于较深孔的磨削。

机床主要结构特点

1.该机床采用封闭罩壳。

2.机床采用二轴数控机型。
3.机床采用数控系统控制。
4.机床床身采用浇铸件,经过多次处理使基座钢性好、无变形。
5.机床采用贴塑导轨,减少机床振动和增加机床的使用寿命及进给的灵敏度。
6.机床进给丝杆采用高精度滚珠丝杆。
7.机床床头箱工件主轴采用交流变频调速,实现无级调速。

8.机床床头箱固定工作台上、工作台往复,砂轮架固定床身桥板上、砂轮作进给运动的布局。

9.床头箱内采用高精度主轴,主轴轴承前后均采用高精度轴承,回转精度高。

10.工作主轴电机采用交流变频电机、实现无极调速.

11.机床磨头主轴采用高刚性高精度机械砂轮轴,

12.机床夹具采用标准三爪,三爪卡盘规格Φ165mm

13.机床的工作台采用平-V静压油膜导轨运动,工作台采用整体耐磨铸件。

14.砂轮进给行程,进给行程70mm。

15.机床高速电主轴砂轮轴24000r/min、当特殊订货其它不同磨具后,可满足其它尺寸磨16.机床配备独立冷却水箱,可内、外冷却方式。充分冷却工件,防止烧伤。

机床主要技术参数

磨削孔径--------------------------------------------------------13-100mm

磨削长度----------------------------------------------------------150mm

工作最大承重-------------------------------------------------------50kg

床头主轴中心至床身底面距离-----------------------------------------1200mm

工作最大回转直径--------------------------------------------------380mm

工作台最大行程------------------------------------------------------550mm

主轴最大回转角度------------------------------------------------------2

工件转速---------------------------------------------------100—500r/min

砂轮转速------------------------------------------24000r/min(转速可选配)

X Z轴分辨率-----------------------------------------------------0.001mm

X轴重复定位精度-----------------------------------------------±0.003mm

Z轴重复定位精度----------------------------------------------±0.002mm

X轴最大行程-------------------------------------------------------70mm

Z轴伺服电机功率----------------------------------------------------2.2kw

X轴伺服电机功率----------------------------------------------------1.5kw

电机功率------------------------------------------------------0.75kw

液压电机功率-------------------------------------------------------1.1kw

砂轮电机功率-------------------------------------------------------2.2kw

机床总功率---------------------------------------------------------约7kw
