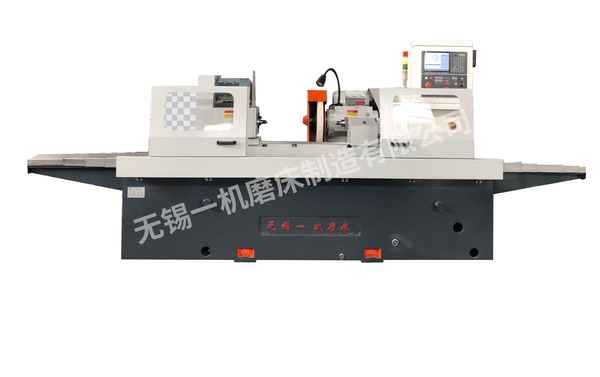

一、机床用途

   本机床主要用于磨削甲方齿轮 缸体、轴承套，阀门等零件内孔及端面磨削加工。适合于单件或大小批量生产型设备。

二、机床结构描述

2.1总体机构

2.1.1机床床身采用耐磨铸铁整体铸造成形，热稳定好、刚性强。

2.1.2（Z轴）机床导轨面采用V一油膜导轨，满足工作台安装要求，保证工作台传动性和稳定性等优点。

2.1.3（Z轴）工作台纵向往复运动由伺服电机传动滚珠丝杆，大大提高了横向定位精度及灵敏度。

2.1.4（Z轴）工作台纵向往复运动，

2.1.5头架和尾架安装在工作台上，头驾由交流变频电机驱动，可作无级调速。2.1.6（Z轴、X轴）工作台进给和砂轮架进给两轴连动。

2.1.7头架采用高精度锥度主轴，主轴轴承均采用整体式滑动轴承，回转精度高，保证主轴有较高的承重及精度。便宜精度调整。

2.1.8 尾架采用套筒式莫氏四号。采用液压驱动主轴，依靠系统编程控制液压缸驱动主轴使顶尖套筒退离工件。

2.1.9磨头磨削轮主轴采用采四片式动压轴承结构。

2.2.0（X轴）纵向进给传动，固定在床身后方的磨架和安装在磨架底座上的进给

机构成机床的进给系统。进给导轨采用直线导轨。进给靠伺服电机连接减速机传动滚珠丝杆。靠系统编程同时完成粗进给和微进给。

2.2.1（Z轴、X轴）滚珠丝杆配备自动润滑泵完成自动润滑。。

2.2.2本机床可以完成自动修整自动补偿。

2.2.3本机床背包式独立电箱，操纵箱显示屏安装正前方的右手边上，方便操作。

2.2.4（Z轴、X轴）配备电子手轮控制。

2.2.5机床配备独立的磁性分离过滤冷却水箱，可内、外冷却方式。充分冷却工件，防止烧伤。

2.2.6机床配备半闭罩壳。

2.2.7机床配备三色报警灯。

2.2.8机床配测量仪急对刀仪来控制工件的行为公差.来保障工件的成品率（选配装置）

三、机床主要技术参数

1.最大磨削直径------------------------------8～350MM

1.1最大磨削长度------------------------------1500MM

3.中心高------------------------------180MM

4.磨削工件最大重量------------------------------150KG

5.机床外形尺寸------------------------------3600*1810*1520

6.机床重量------------------------------约3800KG

7.砂轮尺寸------------------------------500*50*305

8.砂轮线速度------------------------------<35米/秒

9.砂轮轴速度------------------------------340转/分

10.（X轴）砂轮进给值

10.1（X轴）最高速度------------------------------10m/min

10.2（X轴） 最大移动------------------------------280MM

10.3（X轴）分辨率------------------------------0.001mm

10.4(X轴）重复定位精度------------------------------±0.0015mm

10.5（ X轴）工作台伺服电机功率------------------------------1.5kw

11.头架主轴转速------------------------------无级调速

12.头架旋转------------------------------30～90度

13.头架主轴锥孔的莫氏锥度------------------------------ 莫氏4号

14尾架顶尖套筒的最大移动量------------------------------25MM

15尾架顶尖套筒的莫氏锥度------------------------------ 莫氏4号

16.油泵流量------------------------------6升/分

17.液压系统压力------------------------------0.8－1MPA

18.冷却泵流量------------------------------25升/分

19（Z轴）砂轮进给值

19..1（Z轴）工作台最大移动量------------------------------1600MM

19.2（Z轴）最高速度------------------------------5m/min

19.3（Z轴）分辨率------------------------------0.001mm

19.4（Z轴）重复定位精度-----------------------------±0.0025mm

19.4（Z轴）工作台伺服电机功率------------------------------2.2kw

20.上工作台回转角度------------------------------ 3～7°

21.机床总功率------------------------------12KW

22.砂轮电机功率------------------------------ 5.5KW

23.头架电机功率------------------------------1.5KW

24.液压电机功率------------------------------0.75KW

27.冷却水泵电机------------------------------0.125KW

28.圆度-----------------------------0.0025MM

　圆柱度------------------------------0.008MM

　粗糙度(Ra)------------------------------ 0.42MM
