外磨圆床M1420
分享到:

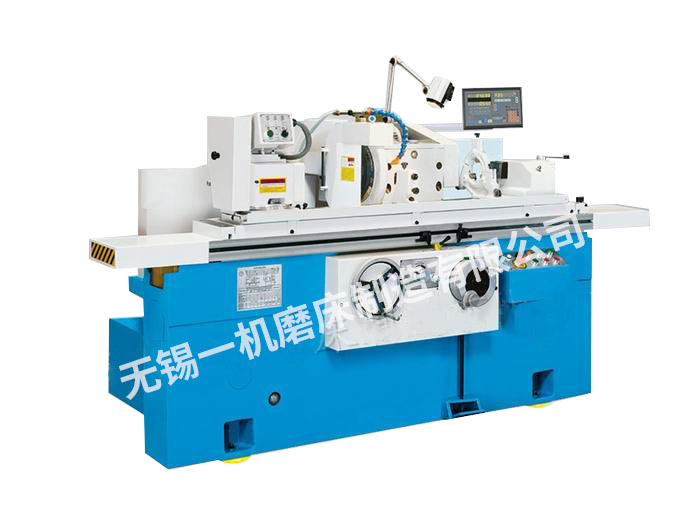

外磨圆床M1420
产品品牌: 无锡一机
产品型号: M1420
机床重量: 约 2400kg
磨削长度: 520  750mm
磨削直径: 8- 200mm
机床尺寸: 2000x1420x1600mm
联系方式: 0510-83803333 83802222
产品详情


机床用途

本机床主要用于磨削缸体、轴套等零件内孔。机床可适用于和外圆的磨削。

本型机床按顶尖距可分为520和750毫米二种规格,用户可按需选用

设备技术参数

最大磨削直经                                                         8- 200mm

最大磨削长度                                                      520   750mm

磨削孔径范围(M1320无此功能)                                            13-80mm

磨削孔径深度(M1320无此功能)                                            125 mm

顶尖距                                                            550   800mm

中心高                                                                 125mm

磨削工件最大重量                                                        50 KG

机床外形尺寸(长xx高)                                   2000x1420x1600mm

机床重量                                                           2400mm

工作台最大移动量                                                       600mm

工作台往复运动速度                                             100-4000mm/min

上工作台回转角度                                                      -5~+9

砂轮尺寸                                                        400x40x203mm

砂轮线速度                                                     < 35m/s

砂轮架快速移动量                                                         20mm

砂轮架最大移动量                                                       150mm

手轮一转砂轮架移动量                                                     1mm

微调捏手一格砂轮架移动量                                               0.005mm

主轴转速                                               60.85.230.120.170.460 r/min

头架旋转                                                              -30~90

主轴锥孔的莫氏锥度                                                     莫氏3

顶尖套筒的最大移动量                                                      25mm

顶尖套筒的莫氏锥度                                                     莫氏3

主轴转速                                                             21000s/min

油泵流量                                                               16/

液压系统压力                                                          0.8-1Mpa

冷却泵流量                                                             25/

砂轮架电动机功率                                                           4 kw

头架电动机功率                                                      0.25/0.37kw

油泵电动机功率                                                          0.75kw

冷却泵电动机功率                                                       0.125kw
