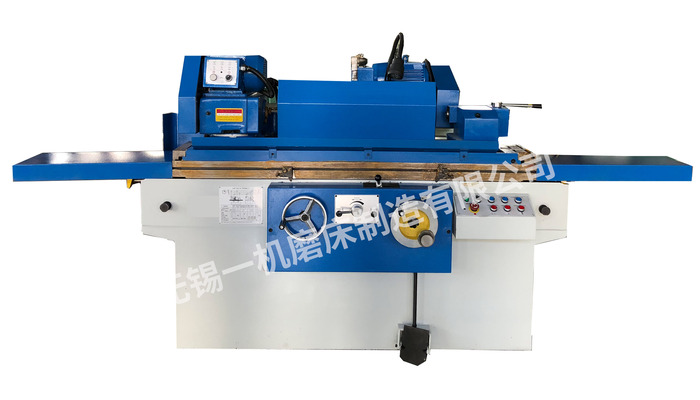

外磨圆床M1320-520、750
分享到:
外磨圆床M1320-520、750
产品品牌: 无锡一机
机床重量: 约 2400kg
磨削长度: 520/750mm
磨削直径: 200mm
机床尺寸: 2000x1420x1600mm
联系方式: 0510-83803333 83802222
产品详情


设备概述

1 本机床用于磨削圆柱形和圆锥形的外圆和内孔,也可磨削轴向端面。本机床的加工精度和磨削粗糙度稳定地打到了有关外圆磨床的精度标准。

2本机床的工作台纵向移动有液动和手动,头架可转动,头架主轴可转动,砂轮架横向进给移动具有液压快速移动和自动周期进给及手动进给几种形式。

3.砂轮架导轨采用一V滚珠滑动导轨。

4液压系统采用性能良好的齿轮泵,

5本机床使用于工具、机修车间及中、小批量生产车间的使用。

6本型机床按顶尖距可分为520和750毫米二种规格,用户可按需选用。

设备技术参数

最大磨削直经.........................................................................200毫米

最大磨削长度.........................................................................520/750毫米

顶尖距.....................................................................................550/780毫米

中心高......................................................................................125毫米

磨削工件最大重量...................................................................50公斤

机床外形尺寸(长xx高)...............................................2000x1420x1600毫米

机床重量.................................................................................... 2400公斤

工作台最大移动量....................................................................600毫米

工作台往复运动速度................................................................100-4000毫米/

上工作台回转角度.....................................................................-5~+9

砂轮尺寸.....................................................................................400x40x203毫米

砂轮线速度.................................................................................< 35/

砂轮轴转速.................................................................................1780/

砂轮架快速移动量.....................................................................20毫米

砂轮架最大移动量.....................................................................150毫米

手轮一转砂轮架移动量.............................................................1毫米

微调捏手一格砂轮架移动量......................................................0.005毫米

主轴转速........................................................................................60.85.230.120.170.460 /

头架旋转.......................................................................................-30~90

主轴锥孔的莫氏锥度...................................................................莫氏3

顶尖套筒的最大移动量..................................................................25毫米

顶尖套筒的莫氏锥度.....................................................................莫氏3

油泵流量..........................................................................................16/

液压系统压力...................................................................................0.8-1Mpa

冷却泵流量.......................................................................................25/

砂轮架电动机功率..............................................................................4 kw

头架电动机功率................................................................................0.25/0.37kw

油泵电动机功率................................................................................0.75kw

冷却泵电动机功率.............................................................................0.125kw
