数控无心磨床MK10200
分享到:

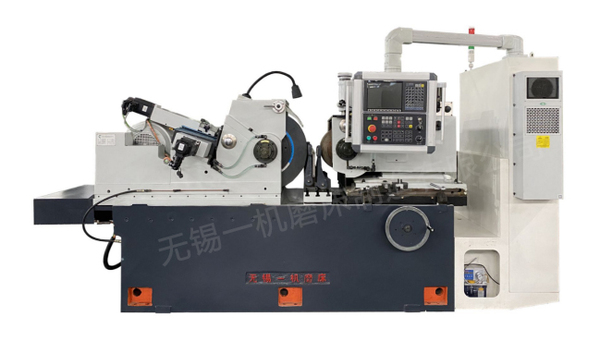

数控无心磨床MK10200
产品品牌: 无锡一机
产品型号: MK10200-1A  MK10200-3A  MK10200-5A
机床重量: 11000kg
磨削直径: Φ10-200mm
机床尺寸: 3200*2100*1860
联系方式: 0510-83803333 83802222
产品详情


1.本机床为1轴数控机床,可使用于通磨自动磨削,也是用于棒材加工行业改进产品。

2.机床为双面移动式,托架固定在床身上,导轮架仅作调整运动,工作时与托架相对位置不变,便于配备各种送料装置的应用,有利于实现自动化工作。

4机床总体布局为无心磨削二型式2,即砂轮架移动式,砂轮架和导轮架分别能作进给运动和调整运动,托架固定在床身中间工作台,便于自动线联线和配置长工件,轴承环等送料装置。

高精度数控无心磨床

MK10200-1A

MK10200-3A

MK10200-5A

通磨直径

Φ10-200mm

Φ10-200mm

Φ10-200mm

砂轮规格

P600*400*305mm

P600*400*305mm

P600*400*305mm

导轮规格

P350*400*203mm

P350*400*203mm

P350*400*203mm

砂轮转速

1100r/min

1330r/min

1330r/min

导轮速度

12-200r/min

12-200r/min

12-200r/min

进给(X轴)最大行程

130mm

130mm

130mm

进给(X轴)最高速度

0.01-5m/min

0.01-5m/min

0.01-5m/min

进给(X轴)分辨率

0.001mm

0.001mm

0.001mm

进给(X轴)定位精度

0.002mm

0.002mm

0.002mm

(X轴)重复定位精度

0.001mm

0.001mm

0.001mm

导轮进给手轮每格

0.01mm

0.01mm

0.01mm

导轮进给手轮每转

1mm

1mm

1mm

导轮进行程

145mm

145mm

145mm

导轮回转角度(垂直面内)

-2~ +4

-2~ +4

-2~ +4

导轮回转角度(水平面内)

-2~ +4

-2~ +4

-2~ +4

砂轮修整(Y轴)最大行程


450mm

450mm

砂轮修整(Z轴)最大行程


60mm

60mm

砂轮修整(Y、Z轴)最高速度


0.01-2m/min

0.01-2m/min

砂轮修整(Y、Z轴)分辨率


0.001mm

0.001mm

砂轮修整(Y、Z轴)定位精度


0.01mm

0.01mm

砂轮修整(Y、Z轴)重复定位精度


±0.0025mm

±0.0025mm

修整每格进给量

0.01mm

0.01mm

导轮修整为A.B轴参数对照Y.Z轴

修整工作速度

0.1-2m/min

0.1-2m/min

砂轮电机功率

22kw

22kw

22kw

导轮电机功率

2.2kw

2.2kw

2.2kw

液压电机功率

0.75kw

0.75kw

0.75kw

润滑电机功率

0.09kg

0.09kg

0.09kg

冷却电机功率

0.55kw

0.55kw

0.55kw

进给(X轴)伺服电机功率

1.8kw

1.8kw

1.8kw

砂轮(Y轴)伺服电机功率


0.4kw

0.4kw

砂轮(Z轴)伺服电机功率


0.2kw

0.2kw

机床外型尺寸(长*宽*高)

3200*2100*1860

3200*2100*1860

3200*2100*1860

机床重量

11000kg

11000kg

11000kg
