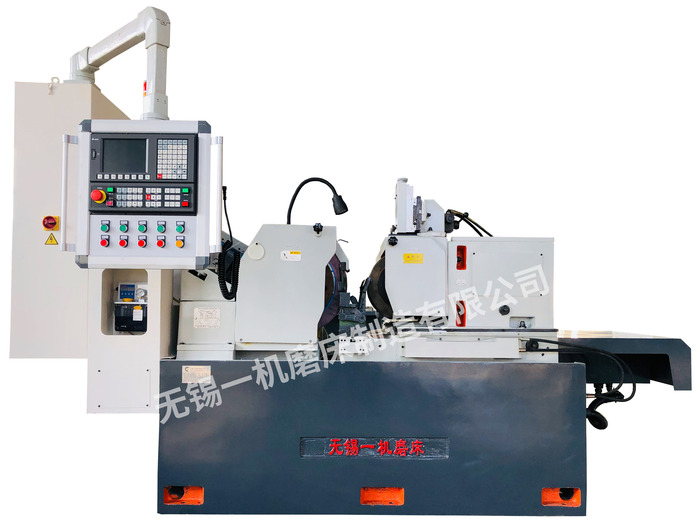

机床主要适合用于φ10-100MM长度195毫米以内的阶梯轴及光轴的外圆磨加工。 床身采用V型导轨组合平导轨，提高了进给直线度及使用寿命，本机床结构特别适用于横进给磨削法。

三、机床技术参数

1、 通磨磨削标准托架

1.1磨削直径 ---------------------------------------------------------Ф10-100mm

1.2最大磨削长度 ----------------------------------------------------------195mm

2.3砂轮规格------------------------------------------------------PSA500*200*305

2.4导轮规格------------------------------------------------------PSA350*200*203

2.5砂轮转速 ----------------------------------------------------------1250转/分

2.6砂轮修整（Z轴）最大行程------------------------------------------------50mm

2.7砂轮修整（Z轴）最高速度----------------------------------------0.01-4m/min

2.8砂轮修整（Z轴）分辨率----------------------------------------------0.001mm

2.9砂轮修整（Y轴）最大行程-----------------------------------------------250mm

2.10砂轮修整（Y轴）最高速度--------------------------------------0.01-5m/min

2.11砂轮修整（Y轴）分辨率--------------------------------------------0.001mm

2.12砂轮修整（Z轴、Y轴）定位精度--------------------------------------0.01mm

2.13砂轮修整（Z轴、Y轴）重复定位精度-------------------------------±0.0025mm

2.14导轮速度-------------------------------------------------------20～200转/分

2.15导轮修整速度 -----------------------------------------------------250转/分

2.16修正器刻度盘每格进给量---------------------------------------------0.01mm

2.17工作速度 ---------------------------------------------------------无级调速

2.18导轮回转角度（垂直面内）-----------------------------------------－2～-+5°

2.19导轮回转角度（水平面内）--------------------------------------- －1°～+3°

2.20进给手轮每转进给量--------------------------------------------------0.4mm

2.21进给（X轴）最大行程--------------------------------------------------80mm

2.22进给（X轴）最高速度 ------------------------------------------0.01-5m/min

2.23进给（X轴）分辨率 -------------------------------------------------0.001mm

2.24砂轮（X轴）定位精度-------------------------------------------------0.01mm

2.25砂轮（X轴）重复定位精度-----------------------------------------±0.0025mm

2.26中心高----------------------------------------------------------------220mm

2.27砂轮与导轮中心连线至床身底面距离-------------------------------------1000mm

2.28机床总功率----------------------------------------------------------约24kw

2.29砂轮电动机功率 ------------------------------------------------------18.5kw

2.30导轮电动机功率 -------------------------------------------------------2.2kw

2.31液压电机功率 -------------------------------------------------------0.75 kw

2.32润滑电机功率 -------------------------------------------------------0.09 kw

2.33进给（X轴）伺服电机功率-----------------------------------------------1.8kw

2.34砂轮（Y轴）伺服电机功率-----------------------------------------------0.75kw

2.35砂轮（Z轴）伺服电机功率------------------------------------------------0.75kw

2.36使用电源--------------------------------------------------------3相380V50HZ

2.37机床外型尺寸（长*宽*高）---------------------------------------2420*1980*1700

2.38机床重量--------------------------------------------------------------5300kg

以45号钢材（直径20mm长度120mm）

2.39圆度-----------------------------------------------------------------0.002mm

2.40圆柱度---------------------------------------------------------------0.003mm

2.41粗糙度---------------------------------------------------------------0.32Ra
