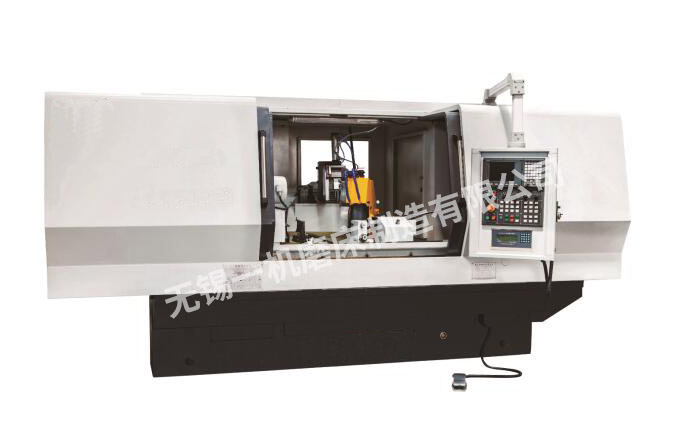

一、机床用途

   本机床主要用于磨削甲方齿轮 缸体、轴承套，阀门等零件内孔及端面磨削加工。适合于单件或大小批量生产型设备。

二、机床结构描述

2.1总体机构

2.1.1机床床身采用耐磨铸铁整体铸造成形，热稳定好、刚性强。

2.1.2（Z轴）机床导轨面采用V一油膜导轨，满足工作台安装要求，保证工作台传动性和稳定性等优点。

2.1.3（Z轴）工作台纵向往复运动由伺服电机传动滚珠丝杆，大大提高了横向定位精度及灵敏度。

2.1.4（Z轴）工作台纵向往复运动。

2.1.5头架和尾架安装在工作台上，头驾由交流变频电机驱动，可作无级调速。2.1.6（Z轴、X轴）工作台进给和砂轮架进给两轴连动。

2.1.7头架采用高精度套筒锥度主轴，主轴轴承均采用整体式高精度轴瓦结构，回转精度高，保证主轴有较高的承重及精度。便宜精度调整。

2.1.8 尾架采用套筒式莫氏四号。采用液压驱动主轴，依靠系统编程控制液压缸驱动主轴使顶尖套筒退离工件。

2.1.9磨头磨削轮主轴采用采四片式动压轴承结构。

2.2.0（X轴）纵向进给传动，固定在床身后方的磨架和安装在磨架底座上的进给机构成机床的进给系统。进给导轨采用直线导轨。进给靠伺服电机连接减速机传动滚珠丝杆。靠系统编程同时完成粗进给和微进给。

2.2.1（Z轴、X轴）滚珠丝杆配备自动润滑泵完成自动润滑。。

2.2.2本机床可以完成自动修整自动补偿。

2.2.3本机床背包式独立电箱，操纵箱显示屏安装正前方的右手边上，方便操作。

2.2.4（Z轴、X轴）配备电子手轮控制。

2.2.5机床配备独立的磁性分离过滤冷却水箱，可内、外冷却方式。充分冷却工件，防止烧伤。

2.2.6机床配备半封闭罩壳。

2.2.7机床配备三色报警灯。

2.2.8   Z，X位置精度（GB174221-2000标准）

       机床定位精度：Z轴<0.003mm   x轴〈0.003mm

       机床重复定位精度：Z轴<0.003mm   x轴〈0.003mm

三、机床主要技术参数

1.最大磨削直径 ―――—――――——―――――――――8～320MM

1.1最大磨削长度――――――――――――———――――1000MM   /1500MM

2磨削孔径―――――――――――———―――――――Φ13-125MM

2.1磨削孔深―――――――――――———――――――――125MM

3.中心高   ―――――――――――——――――——――――180MM

4.磨削工件最大重量 ――――――――――――——――――150KG

5.机床外形尺寸   ――――――――――――————4600*1810*1520

6.机床重量   ――――――――――――――――——――――约3800KG

7.砂轮尺寸    ―――――――——――――――————―― 500*50*305

8.砂轮线速度    ―――――――――――——――—―――――<35米/秒

9.砂轮轴速度    ―――――――――――――――——――――1340转/分

10.（Z轴）砂轮进给值

10.1（Z轴）最高速度―――――――――—――――――――10m/min

10.2（Z轴） 最大移动――――――――――――――――――280MM

10.3（Z轴）分辨率―――――――――――――——――――0.001mm

10.4（ Z轴）工作台伺服电机功率――――――――—――― 2.2kw

11.头架主轴转速――――――――—―——―——————— 无级调速

12.头架旋转――――――――――――――――——―――― 30～90度

13.头架主轴锥孔的莫氏锥度 ―――――――――――——―― 莫氏4号

14尾架顶尖套筒的最大移动量 ――――――――――——―—25MM

15尾架顶尖套筒的莫氏锥度 ―――――――――――――—— 莫氏4号

16.油泵流量 ―――――――――——―――― ―――——――6升/分

17.液压系统压力―――――――――――――———―――――0.8－1MPA

18.冷却泵流量 ――――――――――————―――――――25升/分

19（Z轴）砂轮进给值

19..1（ X轴）工作台最大移动量   ――――――――――———1100MM

19.2（X轴）最高速度―――――――――—――――――――   5m/min

19.3（Z轴）分辨率―――――――――――――——――――――0.001mm

19.4（ Z轴）工作台伺服电机功率――――――――—―――― 1.5kw

20.上工作台回转角度   ――――――――――———―――――   3～7°

21.机床总功率――――――――――――――——――――――   9KW

22.砂轮电机功率――――――――————―――――――――   5.5KW

23.头架电机功率――――――――――————――——――――1.5KW

24.液压电机功率――――――――――――――――—―――――0.75KW

25.X轴进给伺服电机功率――――――————―――――――― 2.2KW

26.Z轴进给伺服电机功率——————————————————   3KW

27.冷却水泵电机――――――――――――—————――――― 0.125KW
