内圆磨床MW250A
分享到:

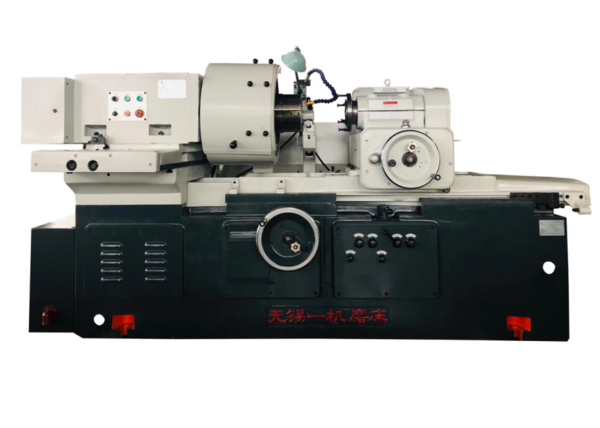

内圆磨床MW250A
产品品牌: 无锡一机
产品型号: MW250A
磨削孔径: ¢150-500mm
磨削深度: ≤450mm
联系方式: 0510-83803333 83802222
产品详情

一、机床主要用途及适用范围

1.1主要用于磨削缸体、轴承等零件内孔、内凹端面、外端面、多阶内孔、多阶端面,是一种多用途生产型内圆磨该机床既适合于单件小批生产

二、机床主要结构和特点:

2.1总体结构

2.1.1机床床身采用耐磨铸铁整体铸造成形,稳定性高。

2.1.2机床导轨采用-V静压导轨、耐磨性强、运动精度高等特点。

2.1.3采用床头箱固定(并可按需要作手动纵向调整250mm),工作台往复,砂轮架作进给运动的布局。

2.1.4床头箱内采用高精度套筒主轴,主轴轴承前后均采用高精度P4级轴承,回转精度高,保证主轴有较高的承重及精度。

2.1.5主轴电机采用门交流变频电机,工件旋转由变频器驱动无级调速。

2.1.6机床的工作台采用平-V导轨,运动行程增加到750mm,床身采用分体油缸整体800MM,工作台采用整体耐磨铸件。

2.1.6进给机构:进给机构固定在磨架前端、随工作台一起往复运动、砂轮进给布局

2.1.7砂轮修整器:砂轮修整器安装在床身后面的T型槽的平面上、修整器动作由液压控制也可手动。当修整砂轮时、压力油使活塞向上移动回转向砂轮自动倒下、手动进给砂轮进行修整状态。

2.1.7工作装夹方式:采用直径380三卡盘特殊夹具另行订货。

2.1.8机床共配套机械砂轮轴,后磨具1、BSJ140-01外径¢140X350为通用后磨具,可使互换便捷使用方便所用。前磨具2、BSJ25-01A外径¢105X410主要用于150250范围内孔磨削用。前磨具3、BSJ50-01外径¢140X460主要用于250500范围内孔磨削用注:当特殊订货其它不同磨具后,可满足其它尺寸磨削。

2.1.9端面磨装置:端面磨具安装在床头箱上、磨头靠液压翻上翻下。磨头横向移动量0250MM、可根据客户不同长短尺寸安装端磨具。如没有另外要求、按标准250MM行程实行。

2.1.9机床配备独立冷却水箱,可内、外冷却方式。充分冷却工件,防止烧伤。

三、机床主要技术参数

内圆磨床

MW250A

MWD250A

磨削直径

Φ150-500mm

Φ150-500mm

最大磨削深度

450mm

450mm

工件旋径(罩内)

Φ510mm

Φ510mm

工件旋径(罩外)

Φ725mm

Φ725mm

床头箱主轴最大承重

600kg

600kg

工作台最大行程

725mm

725mm

床头箱最大回转角度

20°

20°

工件转速

28-320r/min

28-320r/min

砂轮主轴转速

2450、4200r/min

床头箱最大纵向移动量

250mm

250mm

工作台运动速度(无极调整)

0.2-4m/min

0.2-4m/min

进给滑板最大移动量

100mm

100mm

进给手轮每转进给量

0.4mm

0.4mm

进给手轮每格进给量

0.002mm

0.002mm

调整手轮每转



调整手轮每格



液动周期进给量



端磨头最大行程


200mm

端面进给手轮每转进给量


0.5mm

端面砂轮主轴转速


4650r/min

工件电机功率

Y2-100L2-4/3kw

Y2-100L2-4/3kw

砂轮电机功率

J0241-2/5.5kw

J0241-2/5.5kw

液压电机功率

J0212-4/0.8kw

J0212-4/0.8kw

冷却电机功率

AB-50/0.12kw

AB-50/0.12kw

端磨电动机功率


1.1kw

机床外形尺寸(长*宽*高)

3760*1650*1650

3760*1650*1650

机床重量

5500kg

6100kg
