一.设备概述
数控外圆磨床是一种数控直切入磨床。主要用于多轴颈圆柱形类零件的外圆磨削。该数控外圆磨床采用两轴联动数控系统。分别驱动砂轮架和工作台。机床的砂轮架主轴采用高精度滚动轴承，刚性和精度俱佳。头架由交流变频电机驱动无级调速，以适应不同工件的磨削。机床具有砂轮自动切入、工作台自动跳档，工件尺寸的自动测量，两轴联动自动修整砂轮和修整后的自动补偿。并可根据用户需要配置自动夹紧工件装置及自动测量仪。因此，除人工装卸工件外即可完成对工件的磨削加工。
二.机床主要用途

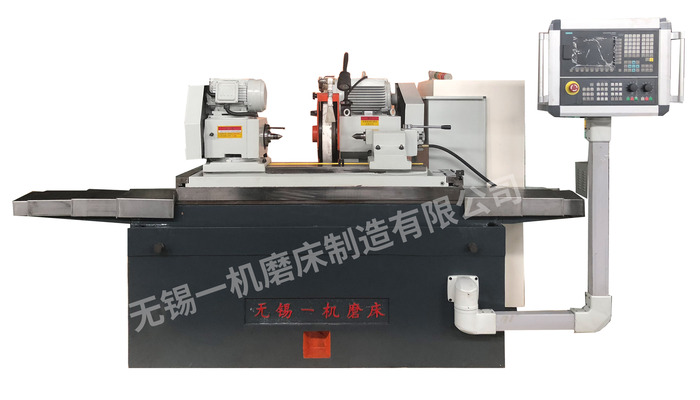

MK1320型数控外圆磨床适用于磨削圆柱或圆锥形回转体的外圆表面，用于单件、小批量及成批生产的场合。
本机床整体结构采用T型布局，主要部件结构包括：头架、尾架、砂轮架。机床工作台的纵向移动由伺服电机驱动丝杆传动；砂轮架横向进给由伺服电机驱动丝杆传动。工件、砂轮、润滑油泵和冷却泵分别以单独的电机驱动。
三.设备的主要技术参数
项目 | 单位 | MK1320 |
最大可磨直径 | mm | 200 |
最小可磨直径 | mm | 8 |
最大可磨长度 | mm | 500 /750 |
最大工件重量 | kg | 30 |
头架顶尖号 |
| 莫氏#3 |
尾架顶尖号 |
| 莫氏#3 |
工作台回转角度 | 顺时针 | 0° | 3° |
逆时针 | 0° | 7° |
砂轮规格 （外径×宽度×内径） | mm | 400*40*203 |
砂轮线速度 | m/s | 35 |
砂轮电机功率 | KW | 4 |
工作精度 | 圆 度 | μm | 2 |
圆柱度 | μm | 3 |
粗糙度 | Ra | 0.32 |
X轴最小进给量 | μm | 1 |
X轴最大进给量 | M | 5 |
Y轴最小进给量 | μm | 1 |
Y轴最大进给量 | M | 5 |
X轴重复定位精度 | μm | 2 |
Y轴重复定位精度 | μm | 2 |
机床重量 （净重） | Kg | 2600 |
机床外形尺寸 （长×宽×高） | mm | 2450*1800*1800 |
加工工件精度(Φ40*350mm)45号钢材 |
圆度 | um | 2 |
圆柱度 | um | 5 |
粗糙度 | Ra | 0.32 |
