设备概述

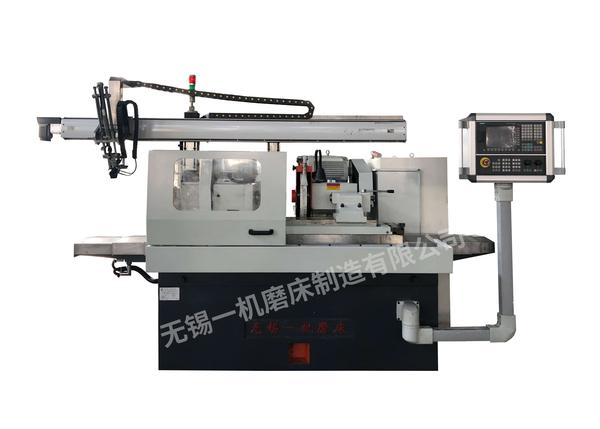

数控高精度外圆磨床是一种数控直切入磨床。主要用于多轴颈圆柱形类零件的外圆磨削。该数控外圆磨床采用进口两轴联动数控系统。分别驱动砂轮架和工作台。机床的砂轮架主轴采用高精度滚动轴承，刚性和精度俱佳。头架由交流变频电机驱动无级调速，以适应不同工件的磨削。机床具有砂轮自动切入、工作台自动跳档，工件尺寸的自动测量，两轴联动自动修整砂轮和修整后的自动补偿。并可根据用户需要配置自动夹紧工件装置及自动测量仪。因此，除人工装卸工件外即可完成对工件的磨削加工。
机床主要用途
MGK1320型数控外圆磨床适用于磨削圆柱或圆锥形回转体的外圆表面，用于单件、小批量及成批生产的场合。
设备的主要技术参数
项目 | 单位 | MGK1320 |
最大可磨直径 | mm | 200 |
最小可磨直径 | mm | 8 |
最大可磨长度 | mm | 500 |
最大工件重量 | kg | 50 |
头架顶尖号 |
| 莫氏#4 |
尾架顶尖号 |
| 莫氏#4 |
工作台回转角度 | 顺时针 | 0° | 3° |
逆时针 | 0° | 7° |
砂轮规格 （外径×宽度×内径） | mm | 400*50*203 |
砂轮线速度 | m/s | 45 |
砂轮电机功率 | KW | 4 |
工作精度 | 圆 度 | μm | 2 |
圆柱度 | μm | 3 |
粗糙度 | Ra | 0.32 |
X轴最小进给量 | μm | 1 |
X轴最大进给速度 | M | 5 |
Y轴最小进给量 | μm | 1 |
Y轴最大进给速度 | M | 5 |
X轴重复定位精度 | μm | 2 |
Y轴重复定位精度 | μm | 2 |
机床重量 （净重） | Kg | 2600 |
机床外形尺寸 （长×宽×高） | mm | 3200*1800*1900 |
