设备概述

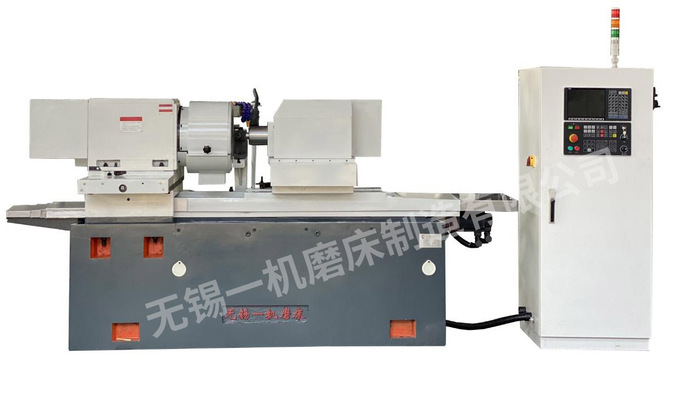

1.1该机床是半封闭罩壳的数控内圆磨床。

1.2机床采用二轴数控机型。

1.3机床的电气配置采用广数系统控制。

1.4机床床身采用浇铸件，刚性好、变形小。

1.5Z轴导轨机床采用V型油膜贴塑导轨，刚性强，滑动性能好。

1.6X轴采用直线交导轨。

1.6.1机床进给丝杆采用高精度滚珠丝杆。

1.7机床床头箱工件主轴采用交流变频调速，实现无级调速。

1.8机床装电主轴可以同时完成大小不同的孔径锥度等功效

1.9机床磨头主轴采用高刚性高精度的电动砂轮轴，通过中频变频器， 实现无级调速。

2.0机床夹具有多种形式，一般齿轮类零件推荐使用三抓卡盘。

设备技术参数

1.磨削孔径---------------------------------------------------------￠50-200mm

2.磨削深度--------------------------------------------------------------200mm

3.工件旋径-------------------------------------------------------------￠550mm

4.床头最大回转角度----------------------------------------------------------30°

5.床头箱主轴中心至床身底面距离-------------------------------------------1200mm

6.床头箱最大横向移动量----------------------------------------------------250mm

7.工件转速-----------------------------------------------------30-300r/min(无级)

8.电主轴砂轮转速-------------------------------------------------5000.12000r/min

9.工作台（Z轴）轴最大行程--------------------------------------------------650mm

10.工作台（Z轴）最高速度--------------------------------------------------10m/min

11.工作台（Z轴）分辨率----------------------------------------------------0.001mm

12.（ Z轴）工作台伺服电机功率-----------------------------------------------2.2kw

13.工作台（X轴）轴最大行程--------------------------------------------------80mm

14.工作台（X轴）最高速度---------------------------------------------------5m/min

15.工作台（X轴）分辨率----------------------------------------------------0.01mm

16.工作台（Z轴）定位精度--------------------------------------------------0.005mm

17.工件电机功率-------------------------------------------------------------18kw

18.（ X轴）工作台伺服电机功率------------------------------------------------1.5kw

19.导轨润滑---------------------------------------------------------------0.1mpa

20.工作系统------------------------------------------------------------0.8-1mpa

21.冷却泵流量------------------------------------------------------------40L/min

22.工件电机功率---------------------------------------------Y90L-2(左出线) 2.2kw

24.冷却电动机--------------------------------------------------------------AB-25

25.机床外形尺寸---------------------------------------------------3200*1450*1650

26.机床重量---------------------------------------------------------------4800kg

27.机床使用电源----------------------------------------------------3N-50HZ 380V
