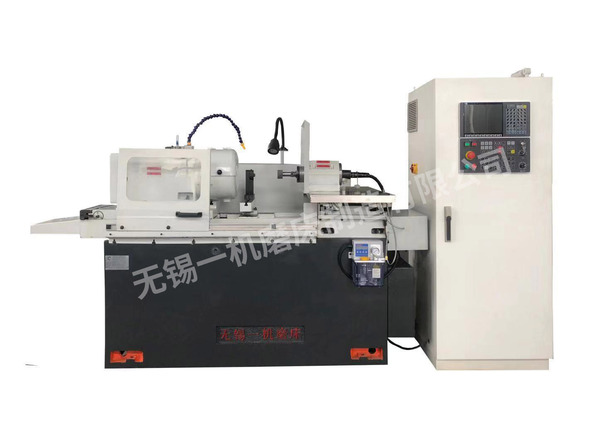

机床用途
本机床主要用于磨削甲方齿轮 缸体、轴承套等零件内孔及端面,机床可适用于较深孔的磨削。
机床主要结构特点
1该机床采用半封闭罩壳。
2机床采用二轴数控机型。
3机床采用台达数控系统控制。
4机床床身采用浇铸件,经过多次处理使基座钢性好、无变形。
5机床采用贴塑导轨,减少机床振动和增加机床的使用寿命及进给的灵敏度。
6机床进给丝杆采用高精度滚珠丝杆。
7机床床头箱工件主轴采用交流变频调速,实现无级调速。
8机床床头箱固定工作台上、工作台往复,砂轮架固定床身桥板上、砂轮作进给运动的布局。
9床头箱内采用高精度套筒主轴,主轴轴承前后均采用高精度轴承,回转精度高。
10工作主轴电机采用交流变频电机、实现无极调速.
11机床磨头主轴采用高刚性高精度机械砂轮轴,
12机床夹具采用标准三爪夹盘,三爪卡盘规格Φ165mm。
13机床的工作台采用平-V静压油膜导轨运动,工作台采用整体耐磨铸件。
14砂轮进给行程,进给行程70mm。
15机床标配高速电主轴砂轮轴24000r/min、当特殊订货其它不同磨具后,可满足其它尺寸磨削。
16机床配备独立冷却水箱,可内、外冷却方式。充分冷却工件,防止烧伤。
机床主要技术参数
磨削孔径--------------------------------------------------------¢13-100mm
磨削长度----------------------------------------------------------≤150mm
工作最大承重-------------------------------------------------------≤50kg
床头主轴中心至床身底面距离-----------------------------------------1200mm
工作最大回转直径--------------------------------------------------¢380mm
工作台最大行程------------------------------------------------------550mm
主轴最大回转角度------------------------------------------------------20°
工件转速---------------------------------------------------100—500r/min
砂轮转速------------------------------------------24000r/min(转速可选配)
X Z轴分辨率-----------------------------------------------------0.001mm
X轴重复定位精度--------------------------------------------------±0.003mm
Z轴重复定位精度--------------------------------------------------±0.002mm
X轴最大行程-----------------------------------------------------------70mm
Z轴伺服电机功率------------------------------------------------------2kw
X轴伺服电机功率------------------------------------------------------1.5kw
工件电机功率--------------------------------------------------------0.75kw
液压电机功率---------------------------------------------------------1.1kw
砂轮电机功率---------------------------------------------------------2.2kw
机床总功率-----------------------------------------------------------约11kw
机床尺寸------------------------------------------------------2363*1260*1650
