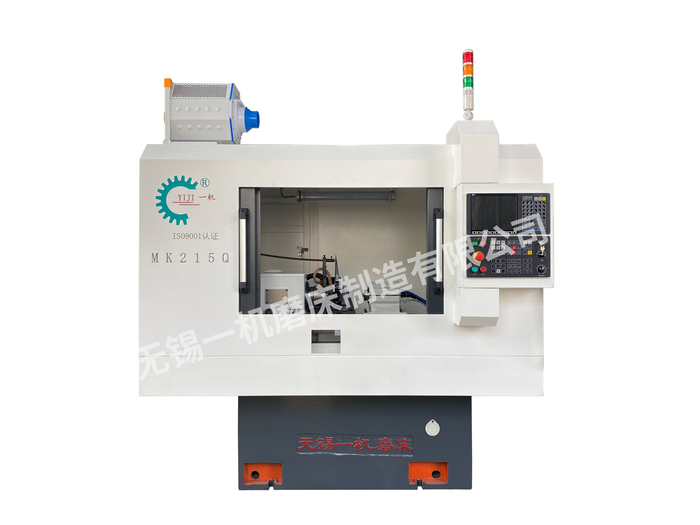

一机床用途
1.1本机床主要用于磨削甲方齿轮 缸体、轴承套等零件内孔及端面,机床可适用于较深孔的磨削。
二、机床主要结构特点
1该机床采用全封闭罩壳。
2机床采用二轴数控机型。
3机床采用西门子数控系统控制。
4机床床身采用浇铸件,经过多次处理使基座钢性好、无变形。
5机床采用交叉滚珠导轨,减少机床振动和增加机床的使用寿命及进给的灵敏度。
6机床进给丝杆采用高精度滚珠丝杆。
7机床床头箱工件主轴采用交流变频调速,实现无级调速。
8机床床头箱固定工作台上、工作台往复,砂轮架固定床身桥板上、砂轮作进给运动的布局。
9床头箱内采用高精度套筒主轴,主轴轴承前后均采用高精度轴承,回转精度高。
10机床磨头主轴采用高刚性高精度电主轴砂轮轴,
11机床夹具采用标准125MM三爪夹盘。
3.13X Z轴导轨采用滚珠交叉钢导轨,刚性强进给灵敏。
3.14X Z轴采用南工高精度滚珠丝杠和私服电机,完成进给分布。
三、机床主要技术参数
磨削孔径-----------------------------直径3-50mm
最大磨削深度----------------------------- 80mm
最大工件旋径-----------------------------直径180mm
床头箱主轴最大承重-----------------------------25KG
X轴最大行程-----------------------------80mm
Z轴最大行程----------------------------- 210mm
X轴分辨率-----------------------------0.001mm
Z轴分辨率-----------------------------0.001mm
X Z轴重复定位精度----------------------------- ±0.001mm
工件主轴最大回转角度-----------------------------30°
工件主轴转速-----------------------------800r/min(无极调速)
砂轮主轴转速-----------------------------24000.60000r.
X Z轴私服电机功率-----------------------------1KW
工件电机功率-----------------------------0.75KW
机床外形尺寸-----------------------------1980×1250×1710mm
工作精度:
内圆圆度-------------------------------0.002mm
内圆圆柱度-----------------------------0.003mm
内圆表面粗糙度-------------------------Ra0.32μmm
