数控内圆磨床MKW2110
分享到:

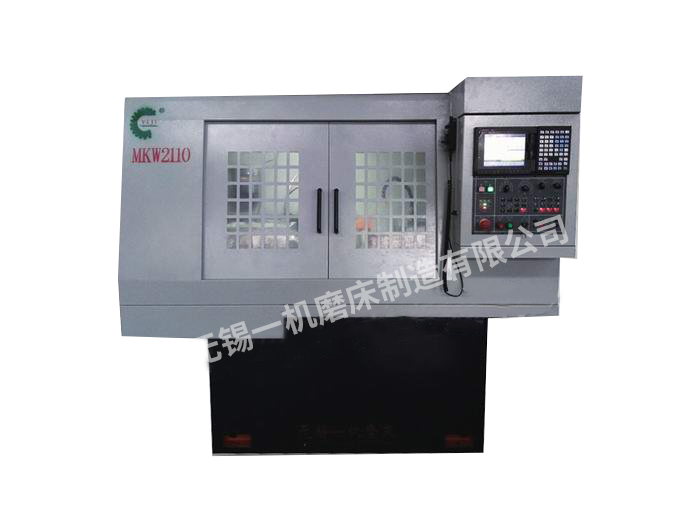

数控内圆磨床MKW2110
产品品牌: 无锡一机
产品型号: MKW2110
机床重量: 3200Kg
机床尺寸: 2600X2000X2100mm
磨削孔径: ¢6-100mm
磨削深度: 150mm
联系方式: 0510-83803333 83802222
产品详情


设备概述

零件加工方面,主要用于工件内孔及内端面磨削。一次装夹能磨削工件的内孔、台阶孔、内端面、外圆、外端面、内锥面,包括自动进给、自动粗精磨、自动修整砂轮、自动补偿、手动补偿等功能。加工材料以黑色金属经调质或渗碳淬火为主,如结构钢、不锈钢、耐热合金、工具钢,适应硬度HRC≤65。

机床主要结构和特点

1机床床身采用铸铁整体铸成形,经多次人工时效处理高的刚性和抗振性,满足导轨安装要求,保证机床刚性和稳定性

2、机床采用全封闭罩,观察窗用开网孔并覆有机玻璃结构可清晰观看加工的全过程。

3、机床床头箱固定在滑板上、滑板固定在桥板上的布局来完成纵向手动移动调整

4、本机床床头箱固定工作台往复,砂轮架作进给运动磨削的布局。

5、床头箱主轴采用高精度套筒主轴,主轴轴承前后均采用高精度SKF P4级轴承, 保证主轴有较高的承重及精度。

6、床头箱传动采用交流变频电机工件旋转由变频器驱动实现无级调速。

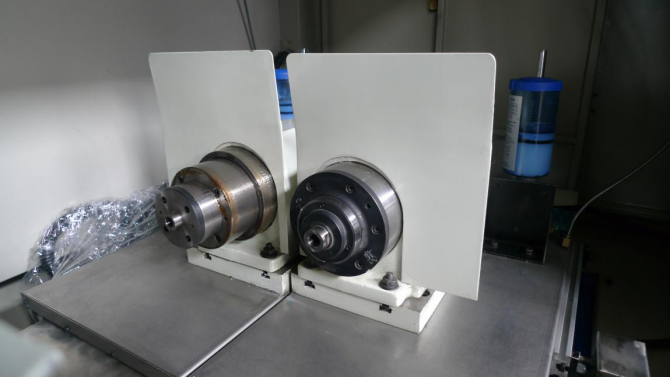

7、X轴为工件进给控制工件尺寸,如图:1号砂轮固定在Z轴上滑板、2号砂轮固定W轴上滑板, 装有直线导轨来保证纵向运动和横向运动。滚珠丝杆与伺服电机固定在下滑板上、丝杆螺母固定在上滑板。靠伺服电机传动滚珠丝杠来完成X轴Z轴W轴进给布局。

8、Z轴W轴工作台:滚珠丝杆与伺服电机固定在床身上、丝杆螺母固定在工作台、靠伺服电机传动滚珠丝杠来完成Z轴W轴平行进给布局。确保工件平行度和垂直度。

9、Z.X.W轴自动润滑来保证滚珠丝杆的润滑和冷却来确保进给的微量误差。

10、修整器:修整器伸缩试结构。来调节砂轮休整长度。

12、机床为背包式后置电器箱和前置回转式操作台。

13、工作装夹:采用动力三抓卡盘可重复装夹工件,

14、机床配备独立冷却水箱,通过磁性分离器与水箱内构做四次分割处理。

15、床配灯光报警装置,以在外部监视机床的运行和报警。

16配有吸雾装置,吸雾电机功率≥1KW

17机床采用乳化液冷却,过滤器采用涡旋分离式过滤器。水箱上安装液面高度显示装置。水箱独立设置,具有足够的容量,放置在机床的后面或侧面,配有水冷机。冷却泵功率足够大,确保冷却液流量≥50L/min。

18通过两轴联动,自动修整砂轮外圆、左端面及圆弧,砂轮修整后具有自动补偿功能。

19配置三色灯装置,可显示机床的工作状态。

20 电子手轮可调整X.Z.W轴的手动进给.

21设备应配置独立密封性电气柜,能防尘、防油雾,密封性良好,柜内散热采用工业级空气温度调节器。保护功能齐全,布线合理。电气柜内配照明灯和220V电源插座。

22带前滑门及经保护的窗口,具有自锁功能,即工作状态中不能打开滑门。程序运行结束,电子门锁自动开启。防护门手动开闭方便。机床停机后,防护门打开之前,冷却系统停止工作.

机床主要技术参数

磨削孔径-------------------------------6-100mm

磨削深度-------------------------------150mm

外圆加工直径---------------------------100mm

外圆加工长度-------------------------------100mm

工作最大承重-------------------------------≤50kg

床头主轴中心至床身底面距离-------------------------------1300mm

工作最大回转直径-------------------------------320mm

主轴最大回转角度-------------------------------15°

工作台(X.W轴)回转角度-------------------------------

工件转速-------------------------------28-500r/min(无级)

砂轮转速-------------------------------18000.42000r/min(可自定

工作台(X轴)最大行程-------------------------------390mm

工作台(Z W轴)最大行程-------------------------------290mm

工作台(ZW轴)最高速度------------------------------- 0.01-5m/min

工作台(X轴)最高速度-------------------------------0.01-5m/min

工作台(Z.W轴)分辨率------------------------------- 0.001mm

砂轮Z.W轴)电机功率安工件配制磨头功大小------------------------------- 4kw   2.2kw

(Z.W轴)工作台轴伺服电机功率-------------------------------1.5kw

X轴)电机功率-------------------------------------------2.2kw

X轴)工作台伺服电机功率------------------------------------ 2.2kw

水泵电机功率-------------------------------0.75kw

液压电机功率-------------------------------0.75 kw

机床总重量约-------------------------------3200Kg

X轴重复定位精度-------------------------------0.0015mm

Z、W轴重复定位精度------------------------------- ±0.003mm

机床外形尺寸-------------------------------约长2600X宽2000X高2100MM
