一、机床用途

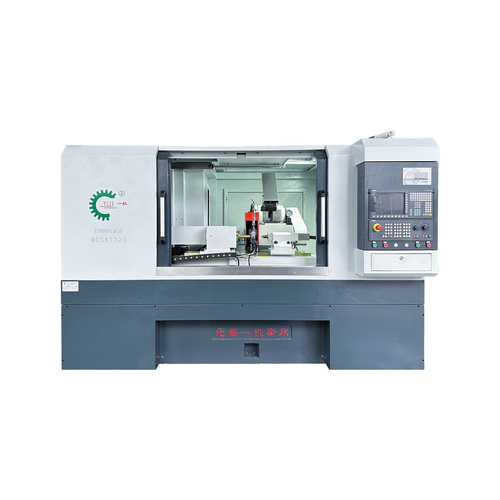

1.1、本机床是为三轴联动数控外圆磨床。机床具有自动修整，自动补偿等功能。配合数控系统，本机床可实现两轴联动差补，同时完成自动切入或往复振荡磨削等功能，从而完成圆柱形或圆锥形及阶梯形等机械零部件的外圆磨削加工。适合用于电子、陶瓷、金属等行业。本机床适用于单件及批量生产线的外圆磨削加工处理。适合磨削外圆直径范围￠5-200mm、磨削长度5-500mm。（注：可另配桁架机械手、完成自动上卸料循环磨削功能、减少用工成本）。
最大磨削直径范围Φ5-200mm
最大磨削长度范围10-500mm
砂轮线速度35-80m/s
砂轮规格500*50*203mm
头架转速20-400r/min
中心高135mm
中心距500mm
磨削工件最大承重50kg
头架主轴锥孔莫氏4号
尾架主轴锥孔莫氏4号
主轴轴线至床身底面距离1100mm
最大行程250mm
最高速度4m/min
分辨率0.001mm
定位精度0.006mm
重复定位精度0.003mm
工作台最大行程600mm
最高速度5m/min
分辨率0.001mm
定位精度0.008mm
重复定位精度0.004mm
工作台回转角度-5～+9°
砂轮主轴电机功率5.5kw
C轴工件伺服电机功率1.1kw
Z轴伺服电机功率2.2kw
X轴伺服电机功率1.5kw
液压电机功率0.75kw
冷却电机功率0.15kw
电器空调电机功率0.33kw
吸雾器电机功率0.75kw
砂轮轴润滑油恒温器功率3.5kw
砂轮主轴液压电机功率0.75kw
机床使用电源3N-50HZ 380V
机床外形尺寸约3050*2050*1950mm
机床重量约4300kg
