一.机床用途

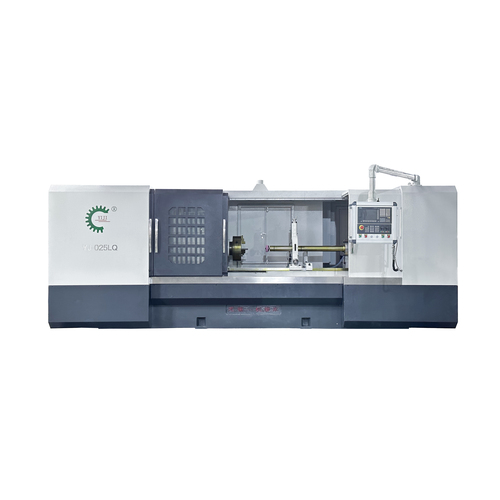

1.1、本机床为两轴联动数控深孔内圆磨床。机床具有自动修整补偿功能。系统配合可实现两轴差补，同时完成自动切入或往复振荡磨削等功能。适用于零部件的圆柱形和圆锥形及阶梯形的内圆和表面磨削加工处理。适合用于电子、陶瓷、金属等行业。本机床适合用于单件、批量生产线内孔磨削。磨孔范围￠100-250mm、磨孔深度20-1200mm。
磨削孔径范围￠100-250mm定制不同的磨具完成不同的磨削范围
磨削孔深范围20-1200mm
砂轮主轴5000、转/分
工件转速100-500r/min
中心高250mm
工件最大回转直径￠400mm（使用中心架时￠250mm）
工件主轴锥孔7:24莫氏
工件轴最大承载300kg
主轴轴线至床身底面距离1100mm
（X、Z轴）最高速度4m/min
（X、Z轴）分辨率0.001mm
（X、Z轴）定位精度0.006mm
（X、Z轴）重复定位精度0.003mm
X轴进给最大移动量260mm
Z轴进给最大移动量1600mm
Z轴工作台最大承重量1000kg
砂轮主轴电机功率4kw
X轴伺服电机功率1.5kw
Z轴伺服电机功率2.2kw
工件电机功率2.2kw
液压电机功率0.75kw
冷却电机功率0.09kw
空调电机功率0.33kw
吸雾器0.75kw
机床外形尺寸约5600*2170*1980mm
机床重量约8300kg
