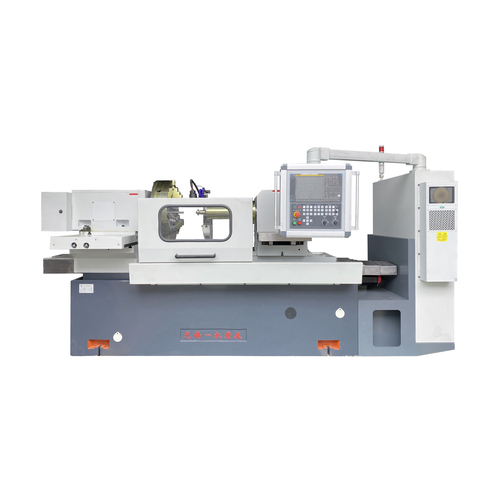

数控内圆磨床MK280

一.机床用途

1.1、本机床为两轴联动数控内圆磨床。机床具有自动修整补偿功能。系统配合可实现两轴差补，同时完成端面自动切入或往复振荡磨削等功能。适用于零部件的圆柱形和圆锥形及阶梯形的内圆和端面表面磨削加工处理。适合用于电子、陶瓷、金属等行业。本机床适合用于单件、批量生产线内孔磨削。磨孔范围￠150-800mm、磨孔深度20-450mm。

磨削孔径范围Φ150-800mm

磨削孔深范围20-450mm

砂轮主轴2450、4200r/min

工件转速(无极调速）28-320r/in

中心高525mm

床头箱回转角度20°

床头箱移动量250mm

工件轴最大承载1000kg

主轴轴线至床身底面距离1300mm

X轴进给最大移动量200mm

Z轴进给最大移动量750mm

（X、Z轴）最高速度4m/min

（X、Z轴）分辨率0.001mm

（X、Z轴）定位精度0.006mm

（X、Z轴）重复定位精度0.003mm

砂轮主轴电机功率5.5kw

X轴伺服电机功率1.75kw

Z轴伺服电机功率1.75kw配减速机

工件电机功率4kw

液压电机功率1.5kw

冷却电机功率0.09kw

空调电机功率0.33kw

机床外形尺寸约3650*1750*1800mm

机床重量约6500kg
