一、机床用途

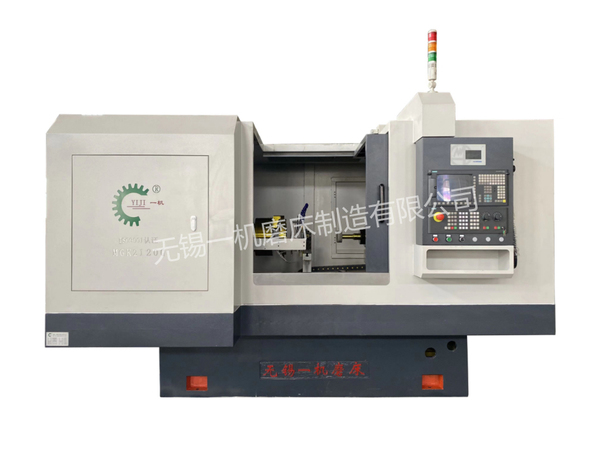

1.1、本机床是为两轴联动数控内圆磨床。机床具有自动修整，自动补偿等功能，可以实现圆柱形或圆锥形及阶梯形机械零部件的内圆磨削，适合用于电子、陶瓷、金属等行业。本机床适用于单件及批量生产线的内圆磨削加工处理。磨削孔径范围￠50-200mm、磨削深度5-200mm。
三、机床主要技术参数
2.1、磨削孔径--------------------------------------------------------￠50-200mm
2.2、磨削深度------------------------------------------------------------200mm
2.3、工件旋径------------------------------------------------------------￠550mm
2.4、工作最大承重--------------------------------------------------------≤400kg
2.4、床头最大回转角度------------------------------------------------------30°
2.5、床头箱主轴中心至床身底面距离----------------------------------------1200mm
2.6、床头箱最大横向移动量------------------------------------------------250mm
2.7、工件转速--------------------------------------------------100-500r/min(无级)
2.8、机械砂轮主轴33A----------------------------------------------------5000r/min
2.9、机械砂轮主轴34A----------------------------------------------8000\11000r/min
2.10、工作台（Z轴）轴最大行程----------------------------------------------600mm
2.11、工作台（Z轴）最高速度--------------------------------------------------5m/min
2.12、工作台（Z轴）分辨率------------------------------------------------0.001mm
2.13、工作台（Z轴）定位精度------------------------------------------------0.005mm
2.14、工作台（Z轴）重复定位精度--------------------------------------------0.002mm
2.15、（Z轴）工作台伺服电机功率----------------------------------------------2.2kw
2.16、工作台（X轴）轴最大行程-----------------------------------------------180mm
2.17、工作台（X轴）最高速度------------------------------------------------5m/min
2.18、工作台（X轴）分辨率---------------------------------------------------0.001mm
2.19、工作台（Z轴）定位精度------------------------------------------------0.005mm
2.20、工作台（Z轴）重复定位精度--------------------------------------------0.002mm
2.21、（ X轴）工作台伺服电机功率----------------------------------------------1.5kw
2.22、导轨润滑-------------------------------------------------------------0.1mpa
2.23、工作系统----------------------------------------------------------0.8-1mpa
2.24、冷却泵流量----------------------------------------------------------40L/min
2.25、工件电机功率-------------------------------------------Y90L-2(左出线) 2.2kw
2.26、砂轮电动机----------------------------------------------------Y112M-2 B3 4kw
2.27、冷却电动机-------------------------------------------------------------AB-25
2.28、机床外形尺寸--------------------------------------------------3200*1450*1650
2.29、机床重量--------------------------------------------------------------4800kg
2.30、机床使用电源---------------------------------------------------3N-50HZ 380V
