一、机床用途

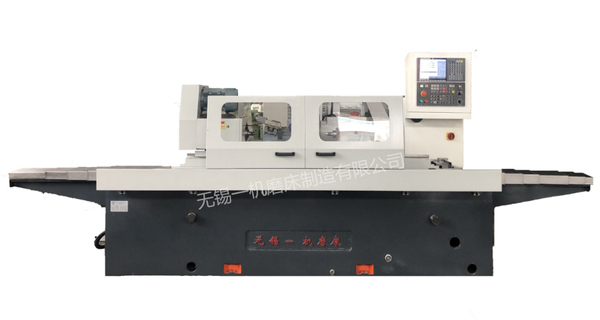

1.1、本机床是为两轴联动数控主轴内孔磨床。机床具有自动修整，自动补偿等功能，可以实现圆柱形或圆锥形及阶梯形机械零部件的内圆磨削，适合用于电子、陶瓷、金属等行业。本机床适用于单件及批量生产线的内圆、内追孔磨削加工处理。使用中心架时最大夹持工件外径￠30-200mm、磨削深度10-300mm。
二、机床主要技术参数
2.1磨削孔径-------------------------￠30-200mm（定制不同的磨具完成不同孔径范围）
2.2最大磨削深度----------------------------------------------------------250mm
2.3床头箱最大承重量------------------------------------------------------200kg
2.4床头主轴中心至床身底面距离-------------------------------------------1200mm
2.5工件最大回转直径------------------------------￠400mm（使用中心架时￠250mm）
2.6中心高----------------------------------------------------------------250mm
2.7工作台最大承重量-----------------------------------------------------1000kg
2.8上工作台回转角度---------------------------------------------------顺时针0°
2.9上工作台回转角度-------------------------------------------------逆时针0-9°
2.9工件转速-------------------------------------------------100-500r/min（无级）
2.10砂轮转速-------------------------------------11000、8000、6000、4000r/min
2.11工作台（Z轴）最大行程----------------------------------------------1150mm
2.12工作台（X轴）最大行程-----------------------------------------------260mm
2.13工作台（Z轴）最高速度--------------------------------------0.1-5000mm/min
2.14工作台（X轴）最高速度--------------------------------------0.1-4000mm/min
2.15工作台（Z、X轴）分辨率--------------------------------------------0.001mm
2.16工作台（Z、X轴）定位精度------------------------------------------0.005mm
2.17工作台（Z、X轴）重复定位精度------------------------------------- 0.025mm
2.18砂轮电机功率----------------------------------------------------------4kw
2.19工作电机功率--------------------------------------------------------2.2kw
2.20水泵电机功率-------------------------------------------------------0.12kw
2.21液压电机功率--------------------------------------------------------0.8kw
2.22 Z轴伺服电机功率--------------------------------------------------约2.2kw
2.23 X轴伺服电机功率--------------------------------------------------约1.5kw
2.24机床总功率约-------------------------------------------------------约13kw
2.25机床总重量约-------------------------------------------------------4800Kg
2.26 机床外形尺寸约长-------------------------------- --4500X宽1960X高1950mm
2.27.机床使用电源-------------------------------------------------3N-50HZ 380V
