一、机床用途

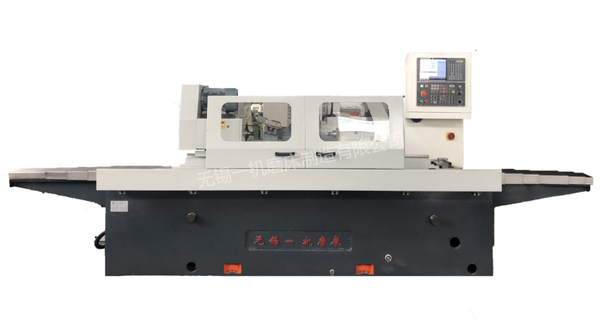

1.1、本机床是为两轴联动数控深孔内圆磨床。机床具有自动修整，自动补偿等功能，可以实现圆柱形或圆锥形及阶梯形机械零部件的内圆磨削，适合用于电子、陶瓷、金属等行业。本机床适用于单件及批量生产线的内孔磨削加工处理。使用中心架时最大夹持工件外径￠140-350mm、磨削深度10-750mm。
二、机床主要技术参数
2.1使用中心架时磨削孔径--------------------------------------------￠140-350mm
2.2不使用中心架时磨削孔径最大-----------￠500（定制不同的磨具完成不同孔径范围）
2.2最大磨削深度----------------------------------------------------------750mm
2.3床头箱最大承重量------------------------------------------------------500kg
2.4床头主轴中心至床身底面距离-------------------------------------------1200mm
2.5工件最大回转直径----------------------------------------------------￠650mm
2.6中心高----------------------------------------------------------------350mm
2.7工作台最大承重量-----------------------------------------------------2000kg
2.8上工作台回转角度----------------------------顺时针、逆时针0°只用于直线调整
2.9床头箱纵向手摇移动量-------------------------------------------------500mm
2.10工件转速------------------------------------------------28-320r/min（无级）
2.11砂轮转速--------------------------------------------------------4800r/min
2.12工作台（Z轴）最大行程----------------------------------------------1700mm
2.13工作台（X轴）最大行程-----------------------------------------------230mm
2.14工作台（Z轴）最高速度--------------------------------------0.1-5000mm/min
2.15工作台（X轴）最高速度--------------------------------------0.1-4000mm/min
2.16工作台（Z、X轴）分辨率--------------------------------------------0.001mm
2.17工作台（Z、X轴）定位精度------------------------------------------0.005mm
2.18工作台（Z、X轴）重复定位精度------------------------------------- 0.025mm
2.19砂轮电机功率--------------------------------------------------------5.5kw
2.20工作电机功率--------------------------------------------------------2.2kw
2.21水泵电机功率-------------------------------------------------------0.12kw
2.22液压电机功率--------------------------------------------------------0.8kw
2.23 Z轴伺服电机功率--------------------------------------------------约2.2kw
2.24 X轴伺服电机功率--------------------------------------------------约1.5kw
2.25机床总功率约-------------------------------------------------------约15kw
2.26机床总重量约-------------------------------------------------------5400Kg
2.27机床外形尺寸约长-----------------------------------5204X宽2000X高1750mm
2.28.机床使用电源-------------------------------------------------3N-50HZ 380V
