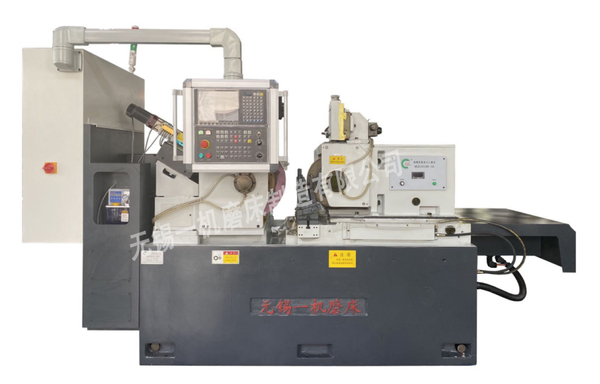

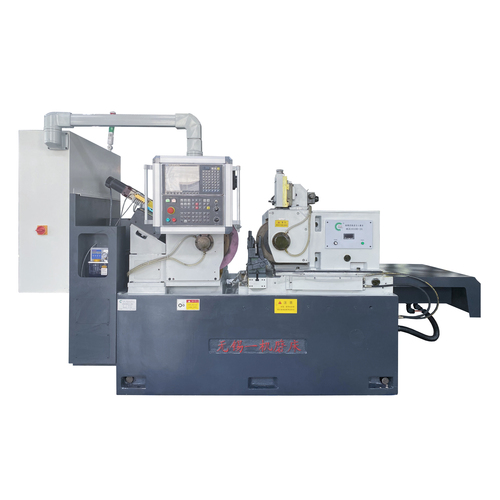

MGK10100-3A数控无心磨床
一、机床用途
1.1、本机床是为三轴联动数控无心磨床。适用于圆柱体的多台阶成型磨削，机床具有自动修整，自动补偿等功能。配合数控系统，本机床可实现自动切入磨削等功能，从而完成圆柱形或圆锥形及阶梯形等机械零部件的外圆磨削加工（注：配备机械手可以完成自动上卸料循环磨削功能）。适合用于电子、陶瓷、金属等行业。本机床适用于单件及批量生产线的外圆磨削加工处理。磨削外圆直径范围￠10-100mm、磨削长度5-200mm。
二、机床主要技术参数
1： 通磨磨削标准托架
1.1磨削直径 ---------------------------------------------------------Ф10-100mm
1.2最大磨削长度 ----------------------------------------------------------195mm
2.3砂轮规格------------------------------------------------------PSA500*200*305
2.4导轮规格------------------------------------------------------PSA350*200*203
2.5砂轮转速 ----------------------------------------------------------1250转/分
2.6砂轮修整（X1轴）最大行程------------------------------------------------80mm
2.7砂轮修整（X1轴）最高速度----------------------------------------0.01-4m/min
2.8砂轮修整（X1轴）分辨率----------------------------------------------0.001mm
2.9砂轮修整 (X1轴)定位精度----------------------------------------------0.005mm
2.10砂轮修整（X1轴）重复定位精度-------------------------------------±0.0025mm
2.11砂轮修整（Z1轴）最大行程-----------------------------------------------250mm
2.12砂轮修整（Z1轴）最高速度----------------------------------------0.01-5m/min
2.13砂轮修整（Z1轴）分辨率---------------------------------------------0.001mm
2.14砂轮修整 (Z1轴)定位精度----------------------------------------------0.005mm
2.15砂轮修整（Z1轴）重复定位精度-------------------------------------±0.0025mm
2.16导轮速度-------------------------------------------------------20～200转/分
2.17导轮修整速度------------------------------------------------------250转/分
2.18修正器刻度盘每格进给量-----------------------------------------------0.01mm
2.19工作速度-----------------------------------------------------------无级调速
2.20导轮回转角度（垂直面内）-------------------------------------------－2～-+5°
2.21导轮回转角度（水平面内）----------------------------------------- －1°～+3°
2.22进给手轮每转进给量----------------------------------------------------0.4mm
2.23进给（X轴）最大行程--------------------------------------------------150mm
2.24进给（X轴）最高速度 --------------------------------------------0.01-5m/min
2.25进给（X轴）分辨率 --------------------------------------------------0.001mm
2.26砂轮（X轴）定位精度-------------------------------------------------0.005mm
2.27砂轮（X轴）重复定位精度------------------------------------------±0.0025mm
2.28中心高----------------------------------------------------------------220mm
2.27砂轮与导轮中心连线至床身底面距离-------------------------------------1000mm
2.28机床总功率----------------------------------------------------------约23kw
2.29砂轮电动机功率------------------------------------------------------18.5kw
2.30导轮电动机功率-------------------------------------------------------2.2kw
2.31液压电机功率-------------------------------------------------------0.75 kw
2.32润滑电机功率-------------------------------------------------------0.09 kw
2.33进给（X轴）伺服电机功率-----------------------------------------------1.8kw
2.34砂轮（X1轴）伺服电机功率-----------------------------------------------0.75kw
2.35砂轮（Z1轴）伺服电机功率------------------------------------------------0.75kw
2.36电器换热交换机-----------------------------------------------------0.058kw
2.37使用电源--------------------------------------------------------3相380V50HZ
2.38机床外型尺寸（长*宽*高）---------------------------------------2420*1980*1700
2.39机床重量------------------------------------------------------------约5500kg
2.40圆度-----------------------------------------------------------------0.001mm
2.41圆柱度---------------------------------------------------------------0.002mm
2.42粗糙度----------------------------------------------------------------0.32Ra
