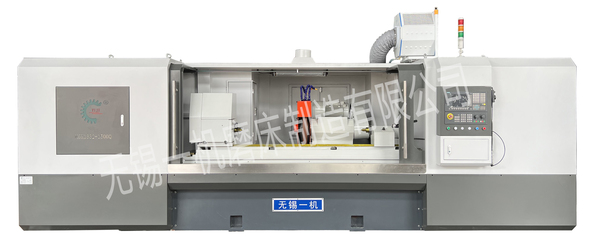

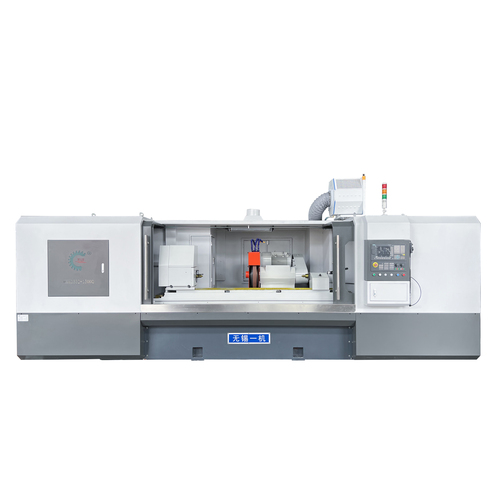

MGK1332Q数控外圆磨床
一、机床用途
1.1、本机床是为两轴联动数控外圆磨床。机床具有自动修整，自动补偿等功能。配合数控系统，本机床可实现自动切入或往复振荡磨削等功能，从而完成圆柱形或圆锥形及阶梯形等机械零部件的外圆磨削加工。适合用于电子、陶瓷、金属等行业。本机床适用于单件及批量生产线的外圆磨削加工处理。磨削外圆直径范围￠8-320mm、磨削长度20-1500mm。
二、机床主要技术参数
1、最大磨削直径范围---------------------------------------------------8-320mm
2、最大磨削长度范围-------------------------------------------------20-1500mm
3、中心高---------------------------------------------------------------180mm
4、中心距--------------------------------------------------------------1500mm
5、磨削工件最大承重-----------------------------------------------------150kg
6、上工作台回转角度------------------------------------------------顺时针0-3°
7、上工作台回转角度------------------------------------------------逆时针0-6°
8、砂轮规格（外径×宽度×内径）----------------------------------600*75*305mm
9、砂轮线速度-----------------------------------------------------------40m/s
10、砂轮电机功率---------------------------------------------------------11kw
11、头架转速------------------------------------------------------10-220r/min
12、头架电机功率--------------------------------------------------------1.5kw
13、工作台（Z轴）轴最大行程--------------------------------------------1600mm
14、工作台（Z轴）最高速度----------------------------------------------5m/min
15、工作台（Z轴）分辨率-----------------------------------------------0.001mm
16、工作台（Z轴）定位精度---------------------------------------------0.010mm
17、工作台（Z轴）重复定位精度-----------------------------------------0.005mm
18、工作台（Z轴）伺服电机功率-------------------------------------------2.2kw
19、砂轮架（X轴）轴最大行程---------------------------------------------180mm
20、砂轮架（X轴）最高速度----------------------------------------------5m/min
21、砂轮架（X轴）分辨率-----------------------------------------------0.001mm
22、砂轮架（X轴）定位精度---------------------------------------------0.006mm
23、砂轮架（X轴）重复定位精度-----------------------------------------0.003mm
24、砂轮架（X轴）伺服电机功率-------------------------------------------1.5kw
25、导轨润滑------------------------------------------------------------0.1mpa
26、工作系统---------------------------------------------------------0.8-1mpa
27、冷却泵流量---------------------------------------------------------50L/min
28、冷却电动机-----------------------------------------------------------AB-50
29、机床外形尺寸----------------------------------------------5500*2350*2450mm
30、机床重量------------------------------------------------------------6200kg
31、机床使用电源--------------------------------------------------3N-50HZ 380V
